Cài đặt thông số động cơ cho biến tần Delixi CDI-E102
Hướng dẫn cài thông số động cơ cho biến tần Delixi CDI-E102: công suất, điện áp, dòng, tần số, tốc độ, bảo vệ quá tải và quy trình chạy thử an toàn.
Hướng dẫn cài thông số động cơ cho biến tần Delixi CDI-E102: công suất, điện áp, dòng, tần số, tốc độ, bảo vệ quá tải và quy trình chạy thử an toàn.

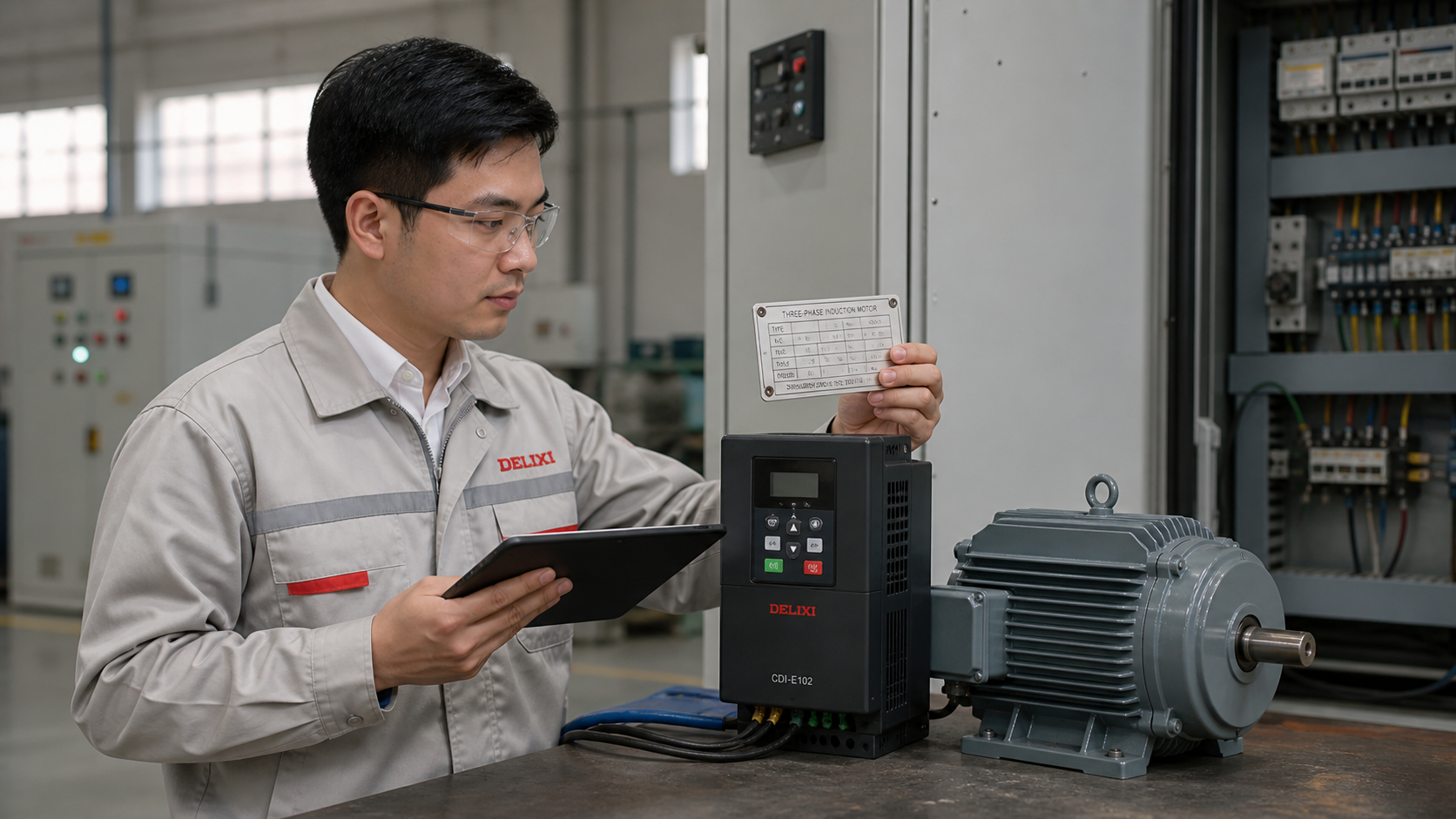

Cài đúng dữ liệu nameplate là bước nền tảng để Delixi CDI-E102 điều khiển và bảo vệ động cơ có căn cứ.
Bài hướng dẫn dành cho kỹ thuật bảo trì, đơn vị chế tạo máy và nhà máy đang lắp mới hoặc thay thế biến tần. Nội dung không cung cấp một bộ giá trị dùng chung cho mọi motor: công suất, điện áp, dòng định mức, tần số và tốc độ phải được nhập theo đúng nhãn của động cơ đang kết nối. CDI-E102 dùng cho động cơ không đồng bộ; manual E-series nêu rõ E100/E102 không hỗ trợ động cơ đồng bộ.
Vì sao thông số động cơ quyết định chất lượng vận hành?
Biến tần cần dữ liệu motor để quy đổi dòng tải, tính bù trượt và thực hiện bảo vệ nhiệt điện tử. Nếu dòng định mức nhập thấp hơn thực tế, hệ thống có thể cảnh báo quá tải sớm; nhập quá cao lại làm giảm mức bảo vệ dành cho động cơ. Sai tần số hoặc tốc độ định mức cũng khiến việc đánh giá độ trượt không còn đáng tin cậy.
Cần phân biệt dữ liệu của động cơ với dữ liệu của biến tần. Giá trị trên nameplate motor mới là cơ sở nhập P0.0.14 đến P0.0.18; không sao chép thông số từ motor khác chỉ vì cùng số kW. Với motor đã quấn lại, mất nhãn hoặc vận hành bất thường, nên đo kiểm và xác nhận hồ sơ trước khi chạy.

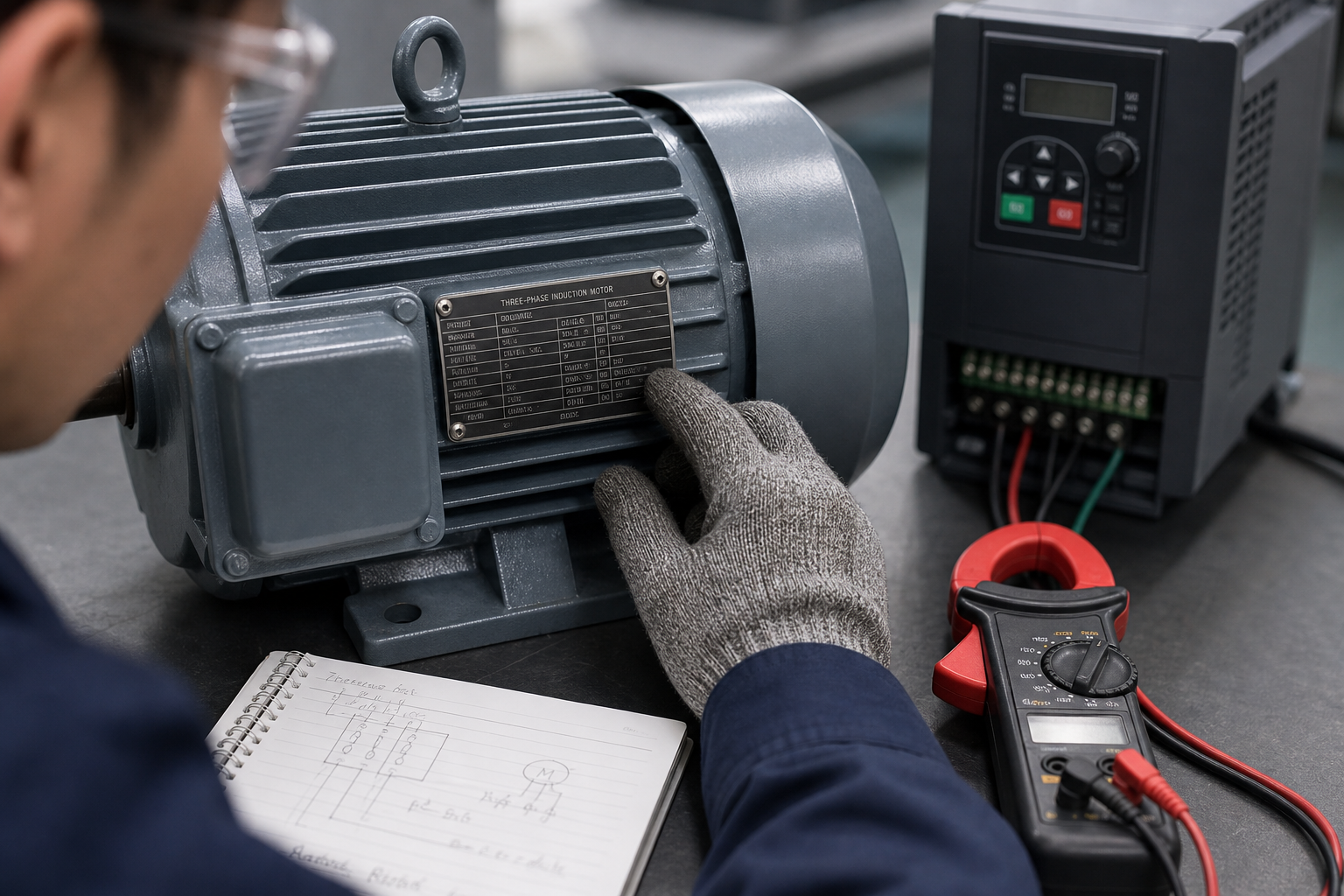

Thu thập dữ liệu nameplate trước khi thao tác
Chụp rõ toàn bộ nhãn động cơ và ghi lại công suất kW, điện áp đấu dây, dòng A, tần số Hz, tốc độ rpm, hệ số công suất, hiệu suất và cấp cách điện nếu có. Kiểm tra motor đang đấu sao hay tam giác và điện áp đầu ra dự kiến của CDI-E102. Một motor ghi 220/380 V có cách đấu khác nhau theo nguồn; đấu sai không thể khắc phục bằng tham số.
Ghi thêm model đầy đủ của biến tần, nguồn cấp thực tế, chiều dài cáp và loại tải. Dữ liệu này giúp kiểm tra CDI-E102 có đủ dòng ra và điều kiện lắp đặt hay không. Trước khi thay đổi, chụp hoặc xuất bộ tham số cũ để có đường hoàn nguyên.
- Không cấp nguồn lưới vào U-V-W.
- Không đo cách điện motor khi vẫn nối với biến tần.
- Không đóng cắt contactor đầu ra khi drive đang phát xung.
- Thực hiện cô lập nguồn và chờ DC bus xả theo manual.

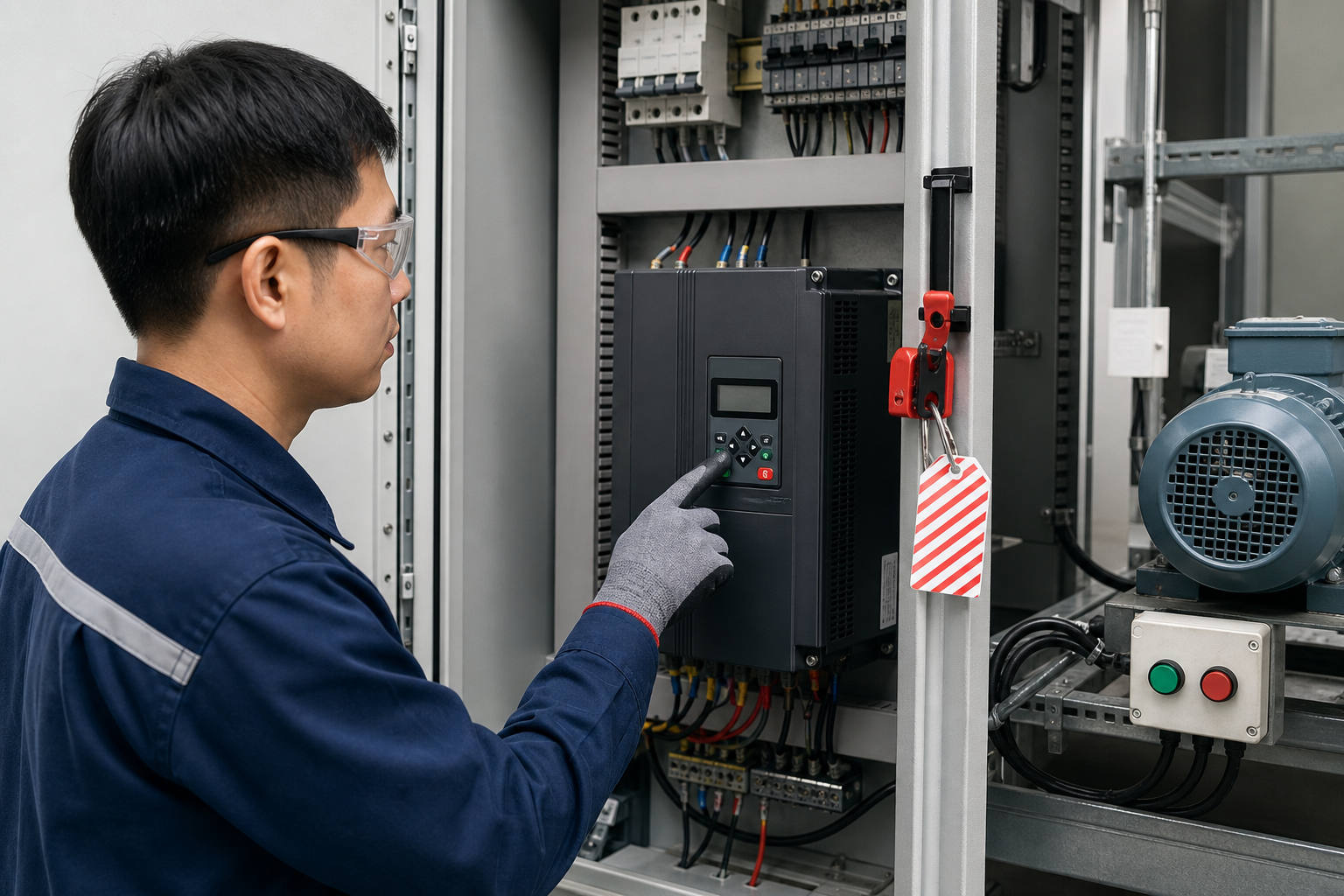

Nhóm tham số motor P0.0.13 đến P0.0.18
Theo manual CDI-E, P0.0.13 chọn loại motor; với CDI-E102 sử dụng động cơ không đồng bộ phù hợp. P0.0.14 là công suất định mức, P0.0.15 là tần số định mức, P0.0.16 là điện áp định mức, P0.0.17 là dòng định mức và P0.0.18 là tốc độ quay định mức. Nhập lần lượt, kiểm tra dấu thập phân và đơn vị trước khi xác nhận.
Không mặc định mọi motor đều là 50 Hz hoặc 1.450 rpm. Động cơ 2 cực, 4 cực, 6 cực có tốc độ nhãn khác nhau; motor thiết kế 60 Hz cũng cần cấu hình giới hạn phù hợp. Sau khi nhập, đối chiếu lại một vòng từ P0.0.14 đến P0.0.18 và lưu ảnh màn hình.
Cài giới hạn tần số và thời gian tăng giảm tốc
P0.0.07 xác định tần số cao nhất, P0.0.08 và P0.0.09 đặt giới hạn trên/dưới. Đây là giới hạn của máy, không phải mục tiêu để luôn vận hành tối đa. Bơm, quạt, trục chính hoặc băng tải đều có dải tốc độ cơ khí riêng; vượt dải có thể gây rung, quá lưu lượng hoặc mất bôi trơn.
P0.0.11 và P0.0.12 là thời gian tăng và giảm tốc. Ramp quá ngắn làm dòng tăng hoặc DC bus tăng khi hãm; ramp quá dài có thể không đáp ứng chu kỳ máy. Bắt đầu bảo thủ, chạy thử rồi điều chỉnh theo dòng và đặc tính cơ khí thay vì nâng giới hạn bảo vệ.
Bảo vệ quá tải motor phải bám đúng dòng nhãn
Manual mô tả P1.0.24 là lựa chọn bảo vệ quá tải motor, P1.0.25 là mức bảo vệ và P1.0.26 là ngưỡng cảnh báo sớm. Khi biến tần lớn hơn motor, việc nhập đúng dòng và mức bảo vệ càng quan trọng. Không vô hiệu hóa bảo vệ chỉ để tránh lỗi lặp lại; cần kiểm tra tải, thông gió motor và chu kỳ chạy tốc độ thấp.
Motor thường tự làm mát bằng quạt gắn trục nên khả năng tản nhiệt giảm ở tốc độ thấp. Nếu ứng dụng cần chạy chậm lâu, đánh giá quạt cưỡng bức hoặc motor inverter-duty. Nhiệt độ thực tế, tần suất khởi động và môi trường bụi nóng phải được đưa vào kế hoạch bảo trì.

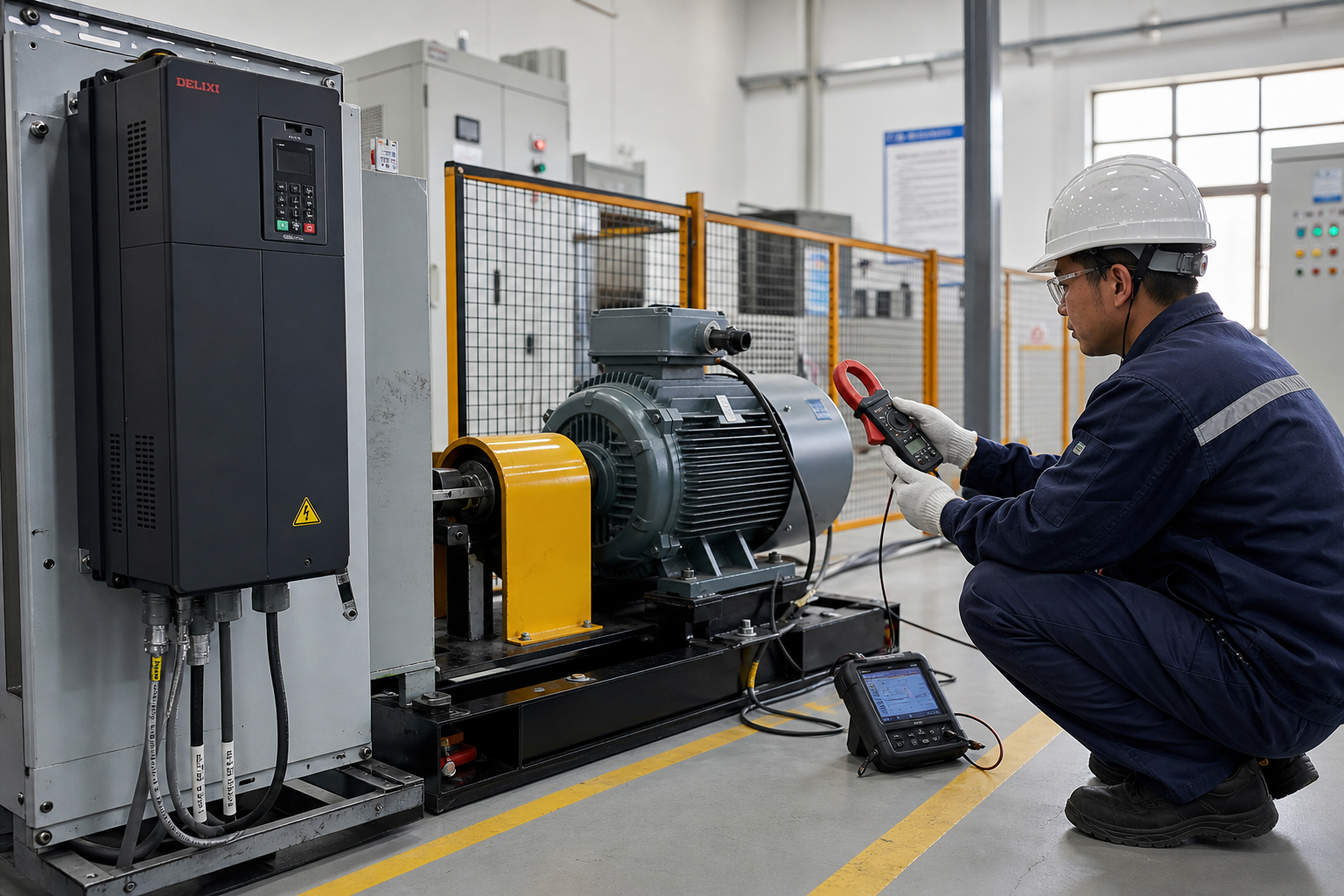

Chạy thử có kiểm soát sau khi nhập thông số
Tách cơ cấu nếu quy trình cho phép, chạy bằng keypad ở tần số thấp và xác nhận chiều quay. Theo dõi dòng ba pha, tiếng ồn, rung và nhiệt; dừng ngay nếu dòng mất cân bằng, motor giật hoặc có mùi bất thường. Muốn đảo chiều, dừng và cô lập nguồn trước khi đổi hai pha U-V-W, không thao tác khi đang RUN.
Sau bước không tải, ghép tải và tăng từng cấp. Ghi dòng tại tốc độ thấp, tốc độ làm việc và thời điểm tăng tải; kiểm tra ramp, giới hạn và phản ứng bảo vệ. Hồ sơ bàn giao gồm ảnh tem, danh sách tham số thay đổi, nguồn lệnh RUN, nguồn đặt tần số và kết quả chạy thử.
Các lỗi thường gặp sau khi cài thông số
Lỗi quá dòng lúc tăng tốc thường liên quan ramp ngắn, tải kẹt, đấu motor hoặc dữ liệu motor sai. Lỗi quá tải sau một thời gian cần kiểm tra dòng thực, thông gió và mức bảo vệ. Motor chạy yếu ở tốc độ thấp có thể do tải cần mô-men cao hơn hoặc phương pháp điều khiển chưa phù hợp; không nên tăng torque boost tùy ý.
Nếu keypad chạy được nhưng PLC không điều khiển được, vấn đề thường nằm ở nguồn lệnh và I/O, không phải nhóm nameplate. Tách lỗi theo phần lực, phần điều khiển và cơ khí giúp tránh sửa nhiều tham số cùng lúc.
Nguồn kỹ thuật và liên kết liên quan
Các mã tham số trong bài được đối chiếu từ manual CDI-E series của Delixi; đặc tính và dải model được kiểm tra tại trang sản phẩm CDI-E102. Do firmware và cấu hình phần cứng có thể thay đổi, hãy dùng tài liệu đúng model đang lắp. Xem thêm danh mục biến tần Delixi, thư viện tài liệu kỹ thuật, dịch vụ sửa biến tần Delixi và các dự án điện – tự động hóa.
Câu hỏi thường gặp
Có thể nhập thông số của motor cùng công suất không?
Không. Hai motor cùng kW có thể khác điện áp, dòng, tốc độ và hiệu suất; phải dùng nameplate của motor đang nối.
CDI-E102 có dùng cho động cơ đồng bộ không?
Manual E-series nêu CDI-E100 và CDI-E102 không hỗ trợ động cơ đồng bộ; cần chọn dòng phù hợp khác.
Có cần autotune sau khi nhập dữ liệu không?
Chỉ thực hiện khi đúng model/manual và điều kiện cơ khí cho phép. Không chạy autotune quay khi tải không được phép chuyển động.
Cần cài đặt hoặc chạy thử CDI-E102 tại nhà máy?
Gửi ảnh tem motor, model CDI-E102, sơ đồ đấu dây và yêu cầu vận hành để kỹ sư Hùng Vương Electric kiểm tra trước khi đề xuất cấu hình.
