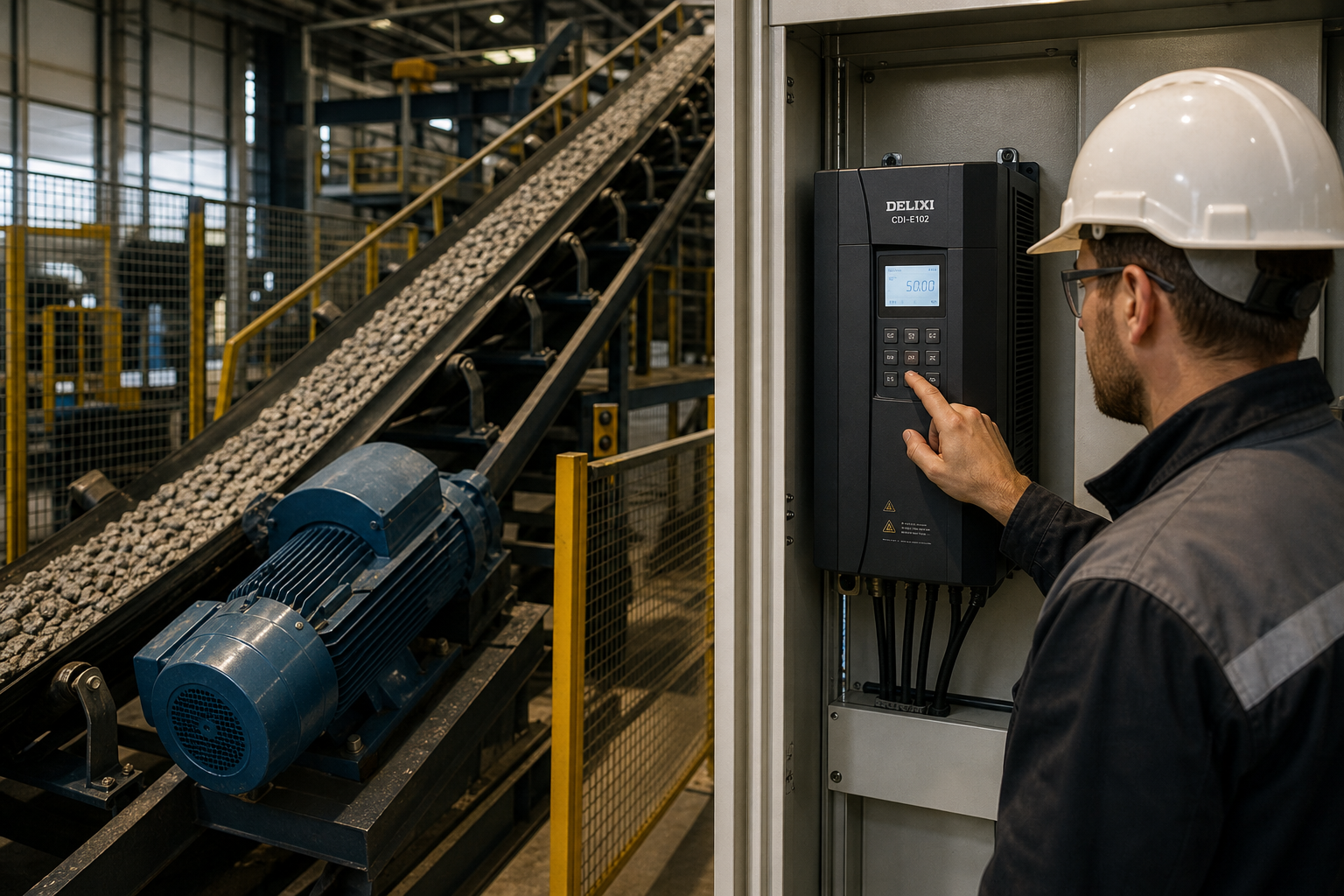

Cài thời gian tăng giảm tốc biến tần Delixi

Ramp tăng giảm tốc Delixi ảnh hưởng trực tiếp tới dòng khởi động, ứng suất cơ khí và điện áp DC bus.

Hai tham số cơ bản của CDI‑E102 là P0.0.11 và P0.0.12, nhưng không có một giá trị dùng chung cho mọi motor cùng kW. Phải xác định theo tải, quán tính, chu kỳ và yêu cầu dừng của máy.

Ramp là gì?

Thời gian tăng tốc đưa tần số từ 0 đến tần số tham chiếu; giảm tốc đưa từ tần số tham chiếu về 0. Thời gian thực tế từ tốc độ hiện tại đến mục tiêu có thể khác giá trị đặt.

Tăng quá nhanh đòi dòng và mô-men lớn; giảm quá nhanh làm tải trả năng lượng về DC bus. Quá chậm có thể kéo dài chu kỳ hoặc giữ motor lâu ở vùng làm mát kém.

P0.0.11 và P0.0.12

P0.0.11 là thời gian tăng, P0.0.12 là thời gian giảm của nhóm cơ bản. Giá trị mặc định phụ thuộc cấp máy; luôn ghi lại trước khi đổi.

Delixi còn có nhóm ramp 2/3/4 tại P0.1.11–P0.1.16. Nếu đổi nhóm cơ bản mà hành vi không đổi, kiểm tra DI chọn ramp, jog ramp và logic đang có hiệu lực.

Chọn tăng tốc theo tải

Bơm/quạt có quán tính nên khởi đầu ramp dài rồi rút theo dòng. Băng tải đầy hàng cần mô-men; ramp quá ngắn gây OC nhưng quá dài cũng có thể giữ dòng cao vùng thấp.

Không chọn theo kW đơn thuần. Cần mô-men tải, quán tính, tỷ số truyền, số lần khởi động, khả năng quá tải và giới hạn cơ khí. Ghi dữ liệu từng lần thử.

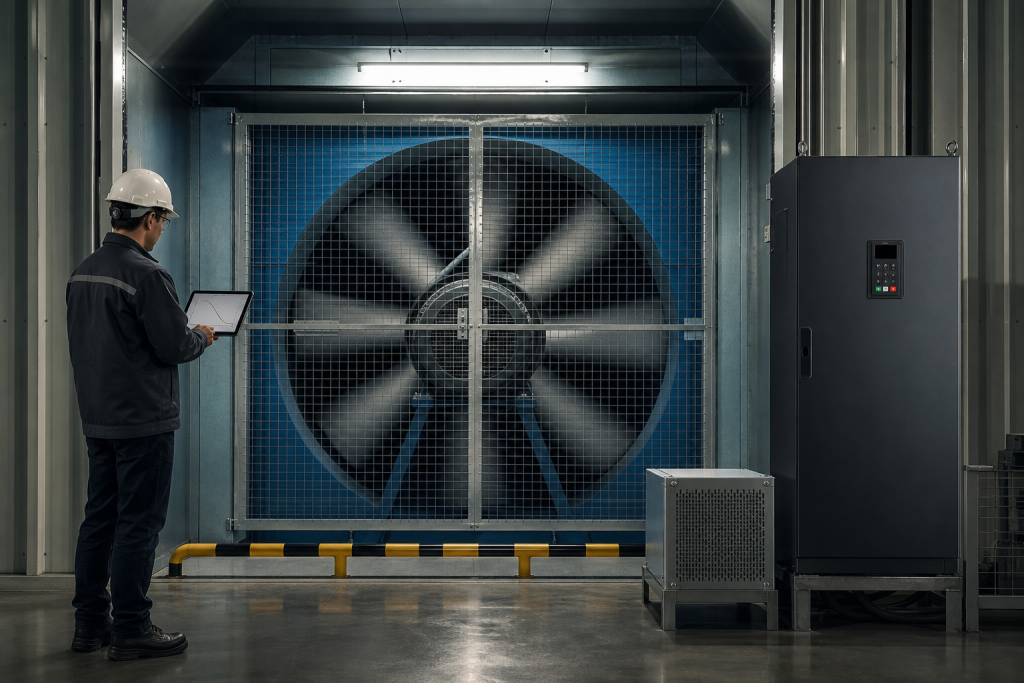

Chọn giảm tốc và hãm

Khi giảm tốc, motor có thể phát điện làm DC bus tăng và báo quá áp. Tăng P0.0.12 là phép thử đầu tiên; nếu buộc dừng nhanh phải đánh giá điện trở hãm và brake unit đúng model.

Không lắp điện trở theo kinh nghiệm. Phải tính năng lượng, công suất, duty cycle. Tải nâng hạ, tải kéo ngược hoặc có nguy cơ chạy vượt cần thiết kế riêng.

Đường thẳng hay S-curve?

P0.1.19 chọn đường thẳng hoặc S‑curve. Đường thẳng dễ dự đoán; S‑curve mềm đầu/cuối, hữu ích cho băng tải hoặc sản phẩm dễ đổ.

S‑curve không chữa thiếu mô-men hay kẹt cơ. Cần xét P0.1.20/P0.1.21, tổng thời gian chu kỳ và máy liên động; luôn thử ở tốc độ thấp.

Quá dòng khi tăng tốc

Không reset liên tục. Kiểm tra kẹt, tải, phanh, dữ liệu motor, đấu dây và nguồn; sau đó tăng P0.0.11 từng bước. Nếu ramp dài vẫn lỗi, nguyên nhân có thể không phải thời gian.

Không tăng giới hạn dòng hoặc vô hiệu bảo vệ để vượt qua thử nghiệm. Lưu mã lỗi, thời điểm và dòng cực đại cho kỹ sư phân tích.

Quá áp khi giảm tốc

Tăng P0.0.12, kiểm tra điện áp nguồn, tải bị kéo bởi ngoại lực, quạt quay theo gió hoặc băng tải chạy trôi.

Nếu cần dừng nhanh, thiết kế giải pháp hãm cơ/điện. Coast stop không phù hợp mọi trường hợp vì thời gian dừng thay đổi theo tải và máy dừng không kiểm soát.

Tinh chỉnh và nghiệm thu

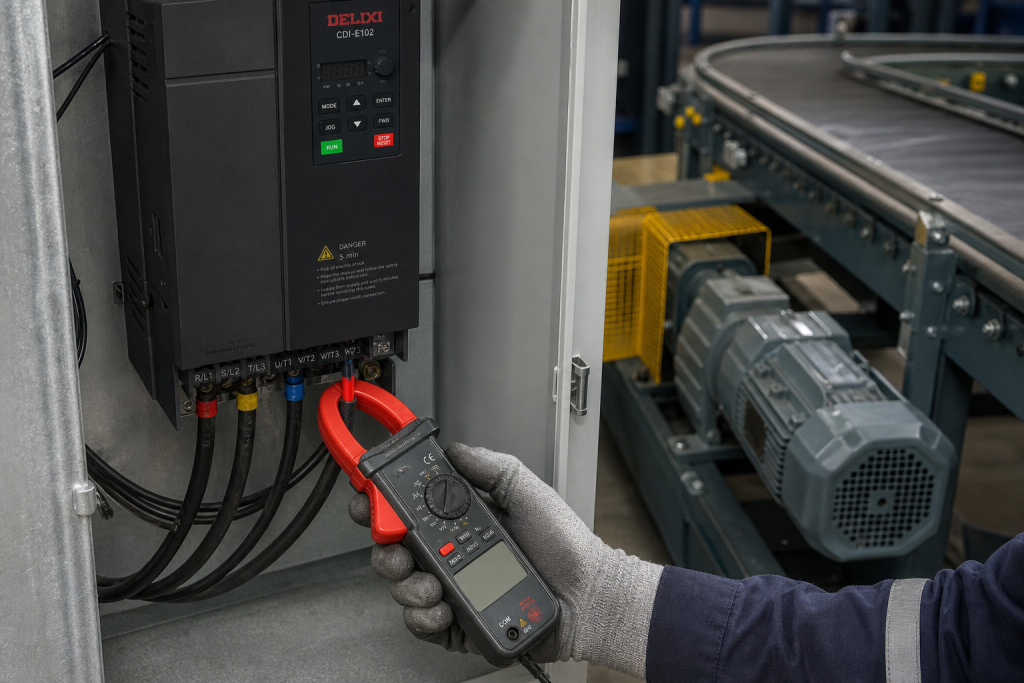

Bắt đầu bảo thủ, chạy không tải rồi tăng tải. Ghi thời gian, dòng cực đại, độ giật; giảm tốc ghi thời gian dừng và fault. Mỗi lần chỉ đổi một tham số.

Thử tình huống xấu nhất: tải đầy, nhiệt độ làm việc, chu kỳ liên tục, điện áp thực. Hồ sơ phải nêu nhóm ramp có hiệu lực, loại đường cong và thiết bị hãm.

Chuẩn bị dữ liệu trước khi thay tham số

Một yêu cầu kỹ thuật B2B nên bắt đầu bằng ảnh tem biến tần đầy đủ, tem động cơ, sơ đồ tủ, điện áp nguồn, loại tải và mô tả chu kỳ. Ghi dòng ở trạng thái không tải, tải ổn định và thời điểm tăng tải nếu máy cũ còn vận hành. Với tủ có PLC/HMI, lưu phiên bản chương trình, bảng mapping I/O, địa chỉ truyền thông và quyền điều khiển local/remote. Các dữ liệu này giúp phân biệt lỗi cài đặt với lỗi phần lực, dây tín hiệu hoặc cơ khí.

Kiểm tra motor đang đấu sao hay tam giác, tiếp địa, tiết diện cáp, khoảng cách tới drive, thiết bị bảo vệ và thông gió tủ. Không chọn cấu hình chỉ theo số kW. Dòng motor, điện áp, moment tải, quán tính và số lần khởi động mỗi giờ đều ảnh hưởng kết quả. Nếu motor đã quấn lại, mất tem hoặc dòng thực tế bất thường, cần đo kiểm trước khi dùng tham số từ một động cơ tương tự.

Nguyên tắc thay đổi có thể hoàn nguyên

Chụp từng màn hình hoặc xuất bộ tham số trước khi sửa. Lập bảng gồm mã, giá trị cũ, giá trị mới, mục đích, người thực hiện và thời gian. Sau mỗi thay đổi, thử một điều kiện xác định rồi mới chuyển bước; không sửa đồng thời nguồn RUN, nguồn tần số, ramp và bảo vệ vì sẽ không biết yếu tố nào tạo ra kết quả. Nếu hành vi xấu hơn, hoàn nguyên đúng giá trị đã lưu thay vì reset factory.

Tiêu chí đạt không chỉ là motor quay. Phải xác nhận đúng chiều, tăng giảm êm, dòng trong giới hạn, phản ứng khi mất lệnh và trạng thái sau khi có điện lại. Với bơm ghi thêm áp suất/lưu lượng; với quạt ghi rung và luồng gió; với băng tải ghi tốc độ, độ trượt và thời gian chu kỳ. Dữ liệu nghiệm thu là đường cơ sở để đội bảo trì so sánh khi có sự cố sau này.

Checklist chạy thử và hồ sơ bàn giao

1. Chụp tem model CDI-E102, tem motor và lưu bộ tham số trước khi thay đổi.
2. Cô lập nguồn, chờ DC bus xả, xác nhận hết điện rồi mới đấu dây.
3. Kiểm tra riêng phần lực, nguồn lệnh RUN và nguồn đặt tần số.
4. Chạy thử tốc độ thấp, xác nhận chiều quay, dòng, rung và phản ứng dừng.
5. Thử mất tín hiệu, mất permissive và khôi phục nguồn theo kịch bản an toàn.
6. Bàn giao sơ đồ as-built, bảng tham số, kết quả đo và người chịu trách nhiệm.

Mỗi lần chỉ thay một nhóm tham số và ghi lại lý do. Không reset hàng loạt khi chưa sao lưu; không đóng cắt contactor đầu ra lúc drive đang phát xung; không cấp nguồn lưới vào U‑V‑W. Nếu có mùi khét, dấu cháy, chạm đất, dòng mất cân bằng hoặc lỗi xuất hiện ngay khi RUN, dừng thử và chuyển kỹ sư kiểm tra.

Nguồn kỹ thuật và liên kết liên quan

Các mã tham số trong bài được đối chiếu từ manual CDI‑E100/E102/E180. Đặc tính CDI‑E102 được kiểm tra với trang sản phẩm chính thức Delixi. Xem biến tần Delixi đang có, dịch vụ sửa biến tần Delixi, dự án điện – tự động hóa và gửi yêu cầu kỹ thuật.

Câu hỏi thường gặp

Tăng tốc đặt bao nhiêu giây?

Không có số chung; chọn theo dòng, tải và cơ khí.

Tăng thời gian giảm có hết quá áp?

Thường giúp nếu do tái sinh, nhưng vẫn phải kiểm tra nguồn và tải.

Đổi P0.0.11 không tác dụng?

Kiểm tra nhóm ramp 2/3/4, jog, S‑curve và DI chọn nhóm.
