Cài biến tần Delixi chạy bằng công tắc ngoài
Hướng dẫn cài biến tần Delixi chạy bằng công tắc ngoài: chọn nguồn lệnh terminal, đấu RUN/STOP, kiểm tra DI và chạy thử an toàn tại tủ điện.
Hướng dẫn cài biến tần Delixi chạy bằng công tắc ngoài: chọn nguồn lệnh terminal, đấu RUN/STOP, kiểm tra DI và chạy thử an toàn tại tủ điện.

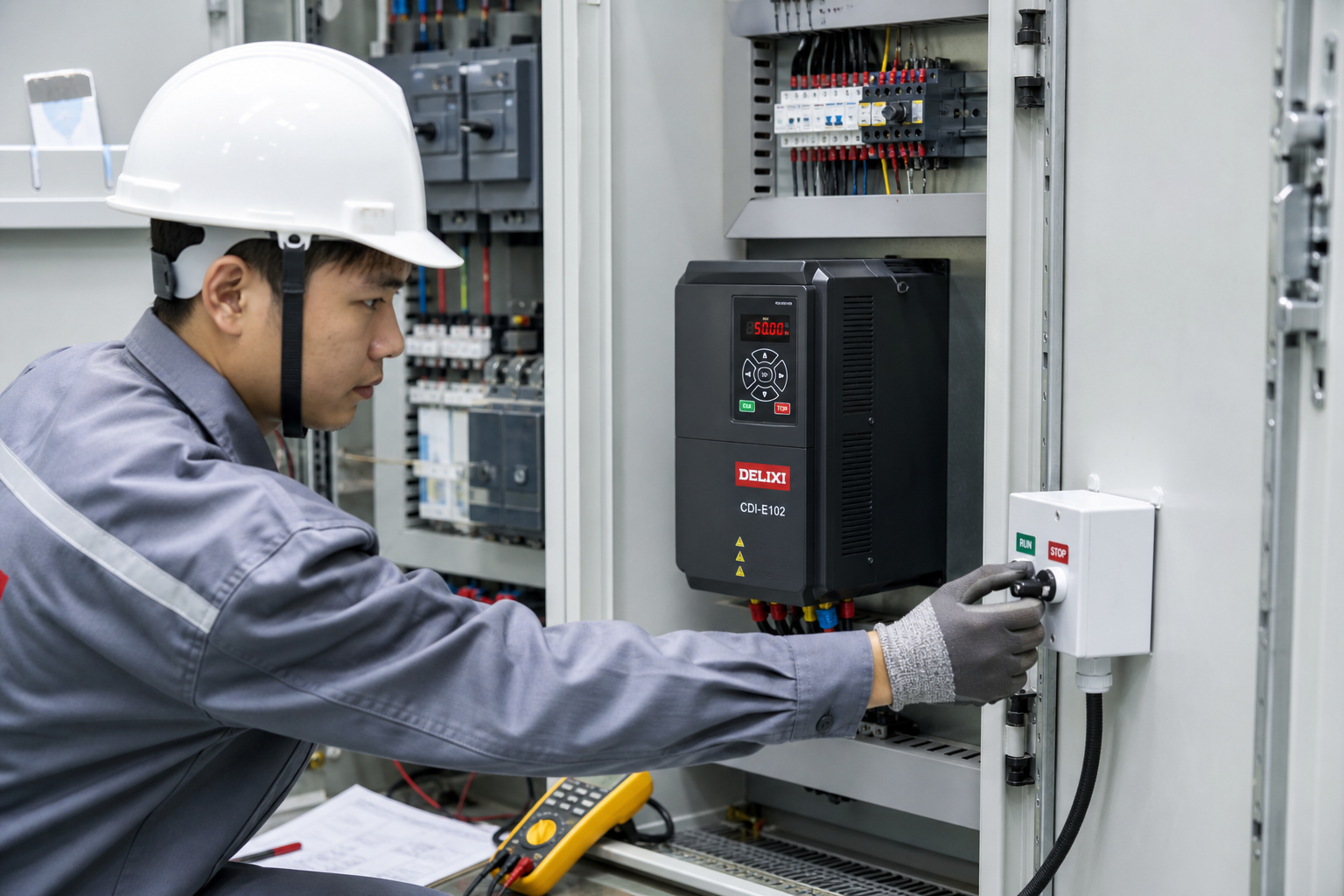

Điều khiển Delixi bằng công tắc ngoài phù hợp tủ máy cần RUN/STOP tại cửa tủ hoặc bàn vận hành.
Cấu hình đúng phải tách rõ nguồn lệnh chạy, nguồn đặt tần số và mạch an toàn. Motor quay được chưa có nghĩa hệ thống đã đủ điều kiện bàn giao. Bài viết tập trung CDI‑E102 và luôn yêu cầu đối chiếu terminal trên đúng model thực tế.
Điều khiển ngoài là gì và dùng khi nào?
Lệnh chạy đến từ đầu vào số thay vì phím RUN trên keypad. Tiếp điểm có thể là công tắc duy trì, relay trung gian, PLC hoặc chuỗi permissive. Phương án phù hợp bơm, quạt, băng tải và máy cần vận hành tại vị trí riêng.
Cần chọn kiểu hai dây hay ba dây. Hai dây dùng trạng thái duy trì và thuận tiện với ON/OFF, nhưng phải đánh giá tự chạy lại sau khi có điện. Ba dây phù hợp nút START/STOP dạng xung. Lựa chọn phải thống nhất với đánh giá rủi ro của máy.
Đọc đúng terminal CDI-E102
CDI‑E102 có nhóm đầu vào số, nhưng số chân và ký hiệu không được suy ra từ E180 hay series khác. Chụp tem model, đối chiếu sơ đồ in trên thiết bị và manual trước khi tháo dây.

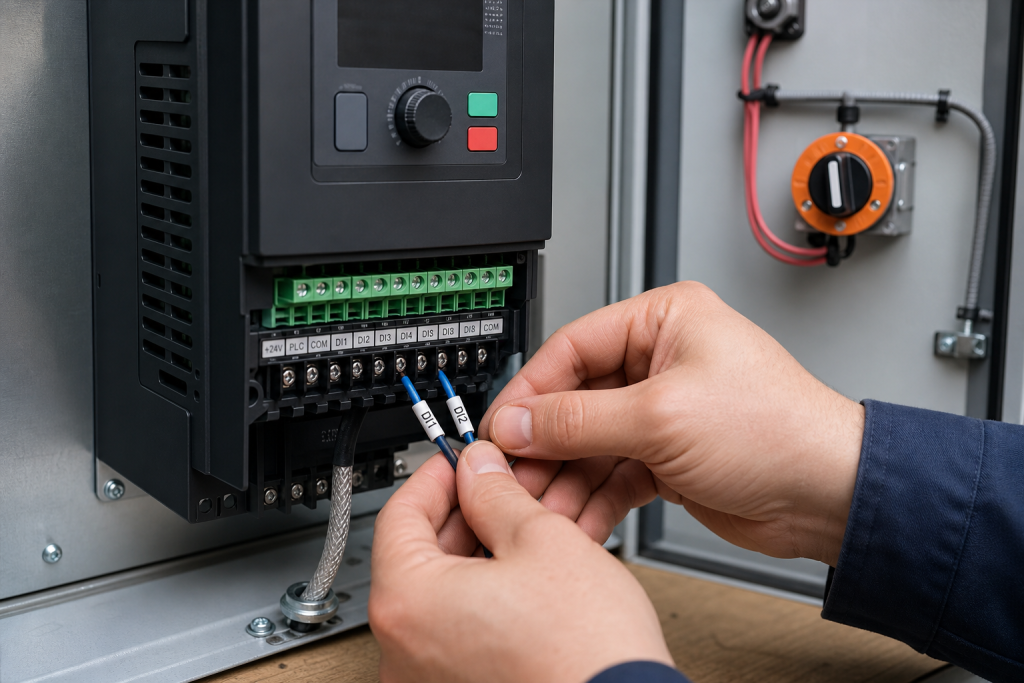

Nguồn điều khiển, chân chung và trạng thái kích hoạt tạo thành một mạch hoàn chỉnh. Không chập thử ngẫu nhiên. Dây tín hiệu phải tách cáp động lực, đánh số hai đầu và dùng relay cách ly khi nguồn ngoài không tương thích.
Chọn nguồn lệnh bằng P0.0.03
Manual CDI‑E quy định P0.0.03: 0 là keypad, 1 là terminal, 2 là truyền thông. Với công tắc ngoài, điểm khởi đầu là P0.0.03 = 1. Khi đổi, phím RUN không còn là nguồn lệnh chính.
Chỉ đổi P0.0.03 chưa đủ. Kiểm tra chức năng từng DI thuộc nhóm P2.0, kiểu terminal P2.0.11 và nguồn đặt tần số P0.0.04. Cần biết công tắc ra lệnh gì, chiều nào được phép và tốc độ đến từ đâu.
Thiết kế logic RUN/STOP
Với chạy thuận, logic gồm permissive, tiếp điểm RUN và DI đã gán chức năng. STOP thường, dừng khẩn và ngắt mô-men an toàn không nên gộp thành một tiếp điểm duy nhất.
Nếu cần đảo chiều, xác nhận cơ khí cho phép, đặt ramp phù hợp và khóa chéo lệnh thuận/nghịch. Với bơm hoặc quạt một chiều nên vô hiệu hóa lệnh ngược thay vì chỉ dán nhãn cảnh báo.
Quy trình cài và thử
Lưu tham số; kiểm tra tem motor, U‑V‑W và tiếp địa; đấu mạch khi cô lập nguồn; đặt P0.0.03 = 1; xem trạng thái DI khi chưa RUN; cuối cùng mới thử tốc độ thấp.

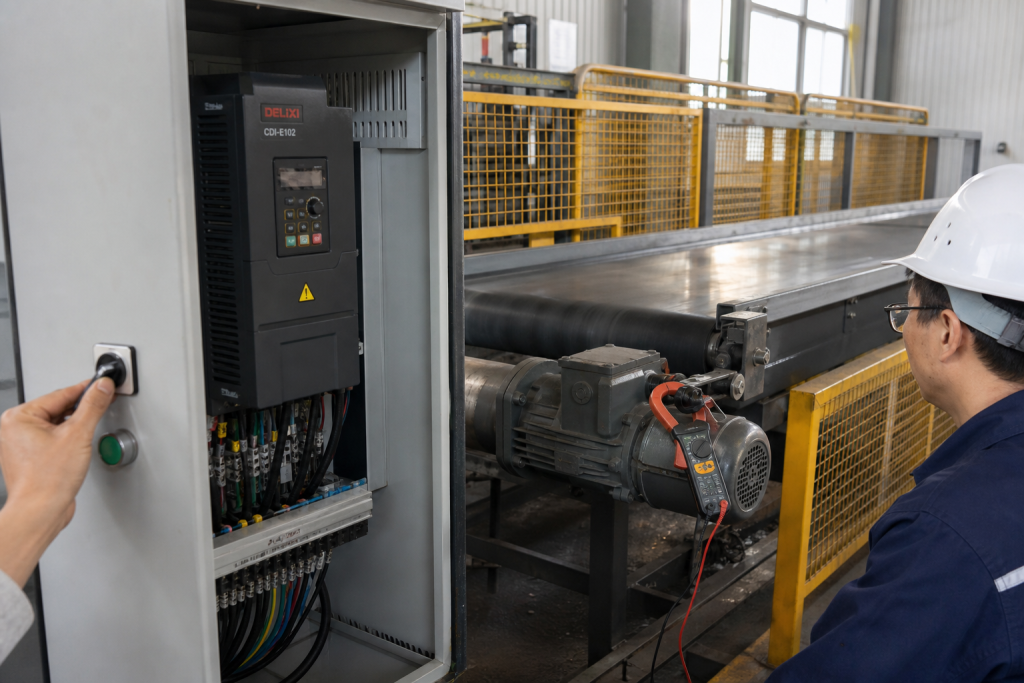

Thử RUN, STOP, mất permissive, mất điện điều khiển và khôi phục nguồn. Ghi chiều quay, tần số, dòng và thời gian dừng. Đặc biệt kiểm tra khi công tắc vẫn ON lúc cấp điện lại để ngăn khởi động ngoài ý muốn.
Lỗi thường gặp
Keypad chạy nhưng terminal không chạy: kiểm tra P0.0.03, DI, chân chung, active high/low và dây. DI nhận nhưng không phát tần số: kiểm tra interlock, STOP ưu tiên, giới hạn và nguồn đặt tần số.
Nhiễu làm DI chập chờn khi cáp tín hiệu đi chung cáp motor hoặc cuộn contactor không dập xung. Tham số lọc DI chỉ tinh chỉnh sau khi xử lý dây, nối đất và nguồn nhiễu.
Tiêu chí nghiệm thu B2B
Hồ sơ cần sơ đồ as-built, nhãn dây, bảng tham số và trạng thái an toàn khi mất tín hiệu. Người vận hành phải hiểu local, terminal, communication và quyền chuyển chế độ.
Nghiệm thu nhiều chu kỳ chạy/dừng, thử permissive, mất nguồn, đo dòng và xác nhận không tự chạy ngoài chủ đích. Mạch dừng khẩn phải do người có năng lực đánh giá theo tiêu chuẩn áp dụng.
Khi nào cần kỹ sư?
Dừng tự cài khi không xác định được model, tủ không sơ đồ, DI dùng chung PLC, có nhiều điện thế tham chiếu, tải nâng hạ hoặc yêu cầu an toàn chức năng.
Kỹ sư phải kiểm tra phần cứng, logic và ứng dụng. Cấu hình chạy được trên bàn vẫn có thể không an toàn nếu bỏ qua contactor, relay an toàn, cảm biến hoặc trình tự dây chuyền.
Chuẩn bị dữ liệu trước khi thay tham số
Một yêu cầu kỹ thuật B2B nên bắt đầu bằng ảnh tem biến tần đầy đủ, tem động cơ, sơ đồ tủ, điện áp nguồn, loại tải và mô tả chu kỳ. Ghi dòng ở trạng thái không tải, tải ổn định và thời điểm tăng tải nếu máy cũ còn vận hành. Với tủ có PLC/HMI, lưu phiên bản chương trình, bảng mapping I/O, địa chỉ truyền thông và quyền điều khiển local/remote. Các dữ liệu này giúp phân biệt lỗi cài đặt với lỗi phần lực, dây tín hiệu hoặc cơ khí.
Kiểm tra motor đang đấu sao hay tam giác, tiếp địa, tiết diện cáp, khoảng cách tới drive, thiết bị bảo vệ và thông gió tủ. Không chọn cấu hình chỉ theo số kW. Dòng motor, điện áp, moment tải, quán tính và số lần khởi động mỗi giờ đều ảnh hưởng kết quả. Nếu motor đã quấn lại, mất tem hoặc dòng thực tế bất thường, cần đo kiểm trước khi dùng tham số từ một động cơ tương tự.
Nguyên tắc thay đổi có thể hoàn nguyên
Chụp từng màn hình hoặc xuất bộ tham số trước khi sửa. Lập bảng gồm mã, giá trị cũ, giá trị mới, mục đích, người thực hiện và thời gian. Sau mỗi thay đổi, thử một điều kiện xác định rồi mới chuyển bước; không sửa đồng thời nguồn RUN, nguồn tần số, ramp và bảo vệ vì sẽ không biết yếu tố nào tạo ra kết quả. Nếu hành vi xấu hơn, hoàn nguyên đúng giá trị đã lưu thay vì reset factory.
Tiêu chí đạt không chỉ là motor quay. Phải xác nhận đúng chiều, tăng giảm êm, dòng trong giới hạn, phản ứng khi mất lệnh và trạng thái sau khi có điện lại. Với bơm ghi thêm áp suất/lưu lượng; với quạt ghi rung và luồng gió; với băng tải ghi tốc độ, độ trượt và thời gian chu kỳ. Dữ liệu nghiệm thu là đường cơ sở để đội bảo trì so sánh khi có sự cố sau này.
Checklist chạy thử và hồ sơ bàn giao
- Chụp tem model CDI-E102, tem motor và lưu bộ tham số trước khi thay đổi.
- Cô lập nguồn, chờ DC bus xả, xác nhận hết điện rồi mới đấu dây.
- Kiểm tra riêng phần lực, nguồn lệnh RUN và nguồn đặt tần số.
- Chạy thử tốc độ thấp, xác nhận chiều quay, dòng, rung và phản ứng dừng.
- Thử mất tín hiệu, mất permissive và khôi phục nguồn theo kịch bản an toàn.
- Bàn giao sơ đồ as-built, bảng tham số, kết quả đo và người chịu trách nhiệm.
Mỗi lần chỉ thay một nhóm tham số và ghi lại lý do. Không reset hàng loạt khi chưa sao lưu; không đóng cắt contactor đầu ra lúc drive đang phát xung; không cấp nguồn lưới vào U‑V‑W. Nếu có mùi khét, dấu cháy, chạm đất, dòng mất cân bằng hoặc lỗi xuất hiện ngay khi RUN, dừng thử và chuyển kỹ sư kiểm tra.
Nguồn kỹ thuật và liên kết liên quan
Các mã tham số trong bài được đối chiếu từ manual CDI‑E100/E102/E180. Đặc tính CDI‑E102 được kiểm tra với trang sản phẩm chính thức Delixi. Xem biến tần Delixi đang có, dịch vụ sửa biến tần Delixi, dự án điện – tự động hóa và gửi yêu cầu kỹ thuật.
Câu hỏi thường gặp
P0.0.03 = 1 mà Delixi vẫn không chạy?
Kiểm tra trạng thái DI, chân chung, chức năng DI, lệnh STOP và nguồn tần số.
Dùng công tắc duy trì được không?
Được với kiểu hai dây, nhưng phải xử lý nguy cơ tự chạy lại.
Phím STOP keypad còn tác dụng?
Tùy cấu hình; phải thử theo manual, không giả định luôn ưu tiên.
Cần đấu công tắc ngoài cho Delixi CDI‑E102?
Gửi ảnh tem biến tần, tem motor, sơ đồ và mô tả chu trình máy để kỹ sư kiểm tra đúng nguồn lệnh, nguồn tần số và giới hạn vận hành.
