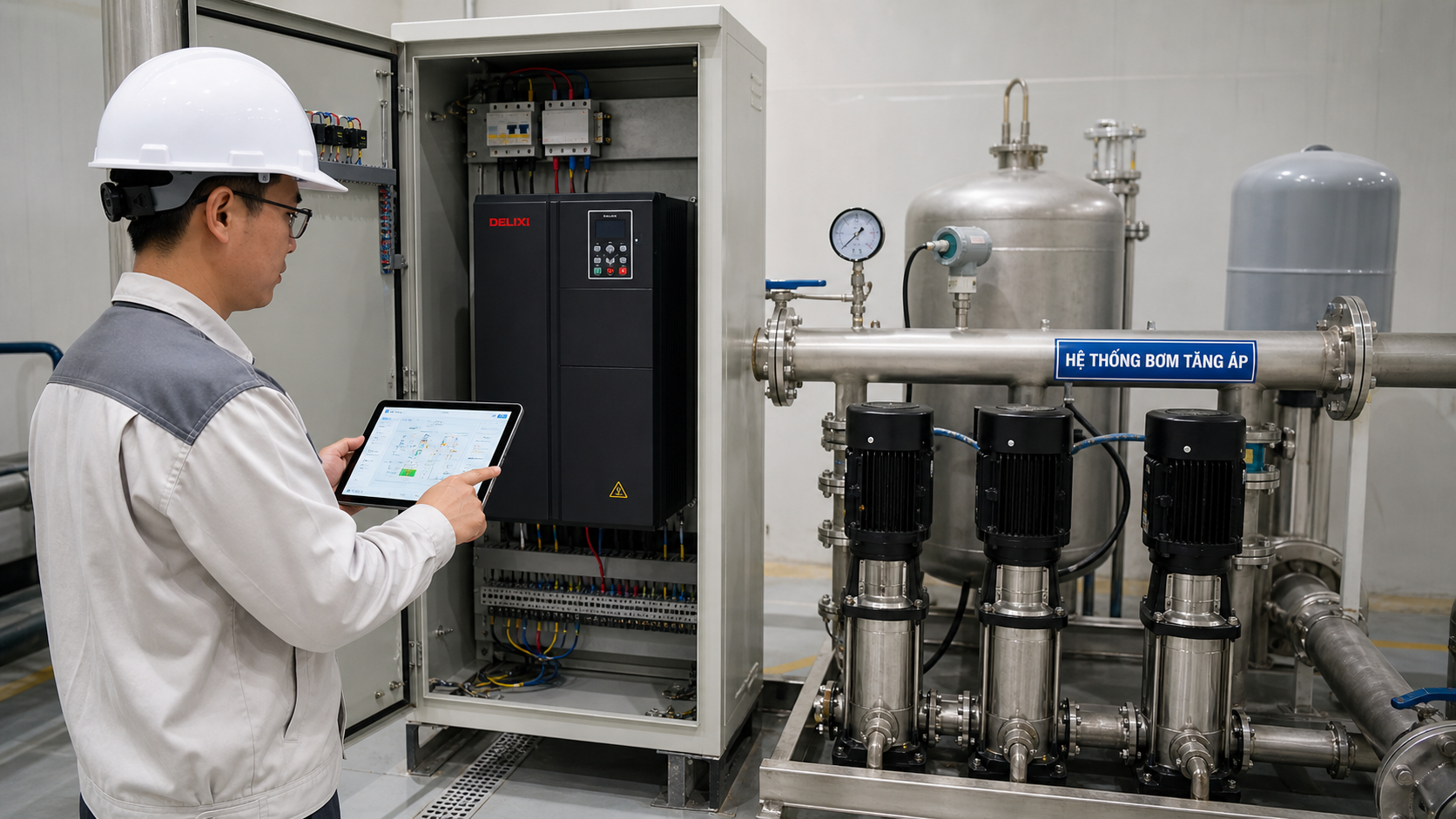

Cài đặt PID biến tần Delixi CDI-E102 cho bơm giữ áp
Hướng dẫn cài PID Delixi CDI-E102 cho bơm giữ áp: đấu cảm biến 4-20 mA, đặt setpoint, chiều tác động, KP/TI, giới hạn tần số và chạy thử hệ thống.
Hướng dẫn cài PID Delixi CDI-E102 cho bơm giữ áp: đấu cảm biến 4-20 mA, đặt setpoint, chiều tác động, KP/TI, giới hạn tần số và chạy thử hệ thống.
PID tích hợp trên Delixi CDI-E102 có thể điều chỉnh tốc độ bơm theo tín hiệu áp suất, nhưng chỉ ổn định khi cảm biến, thang đo và chiều tác động được cấu hình đúng.
Hướng dẫn này mô tả quy trình kỹ thuật cho một bơm giữ áp cơ bản. Nó không thay thế thiết kế thủy lực, bảo vệ cạn, van một chiều, bình tích áp, interlock hay yêu cầu an toàn riêng của hệ thống. Trước khi cài, cần xác định dải cảm biến, tín hiệu 0-10 V hay 4-20 mA, áp đặt, áp tối đa cho phép và trạng thái an toàn khi đứt dây.
PID bơm giữ áp hoạt động như thế nào?
Cảm biến chuyển áp suất thành tín hiệu analog gửi về CDI-E102. Biến tần so sánh phản hồi với setpoint: khi áp thấp hơn yêu cầu, tần số thường tăng để bơm bù; khi áp tăng, tần số giảm. Đây là chiều tác động trực tiếp phổ biến cho bơm cấp nước, nhưng phải kiểm tra thực tế bằng cách thay đổi phản hồi.
PID không sửa được hệ thống thủy lực sai. Van kẹt, cảm biến đặt sai vị trí, bình tích áp mất khí, đường ống rò hoặc bơm chọn sai điểm làm việc đều có thể gây dao động. Trước khi chỉnh KP/TI, cần xác nhận phần cơ và tín hiệu ổn định.

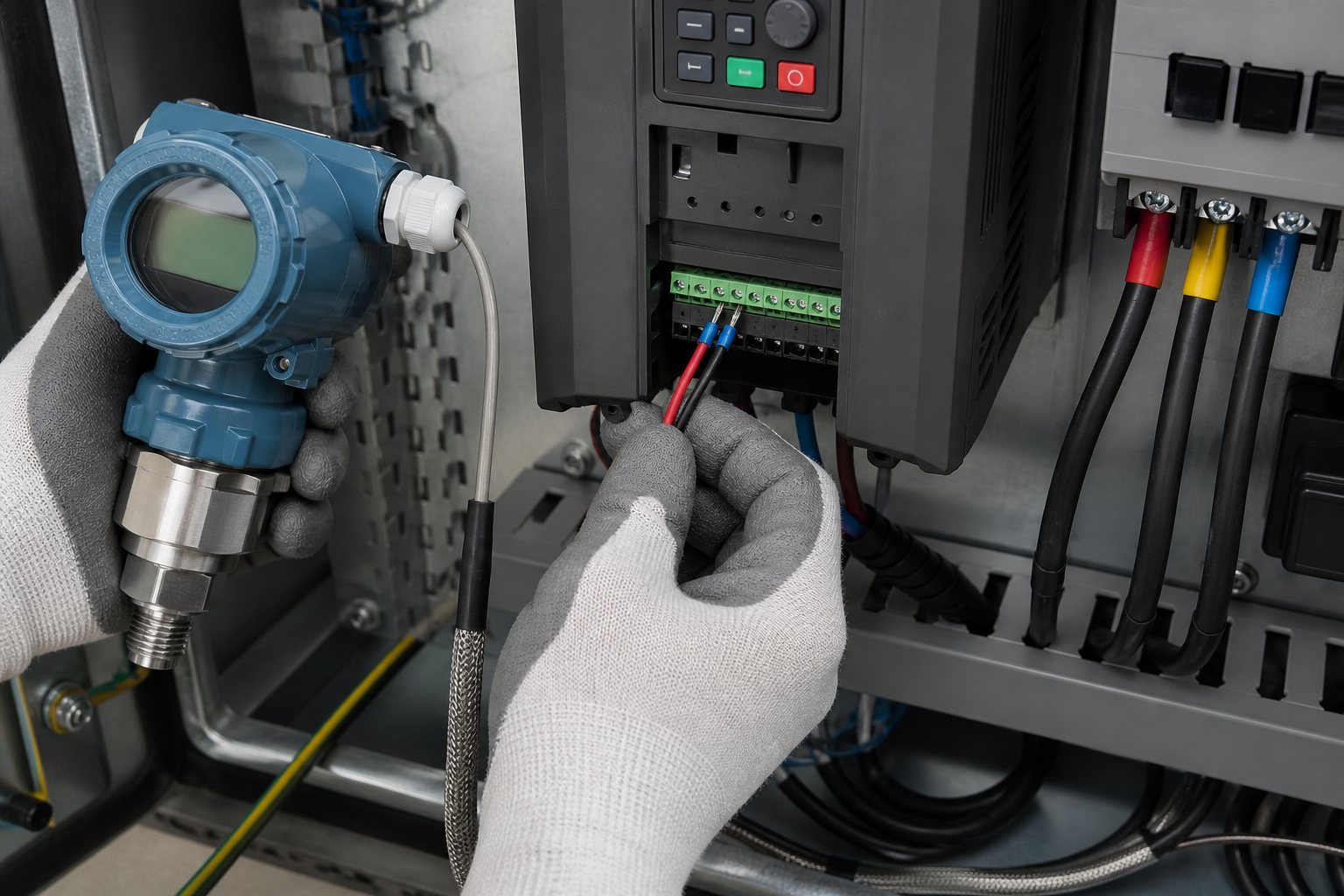

Chuẩn bị cảm biến và sơ đồ đấu dây
Chọn cảm biến có dải đo phù hợp, tránh dải quá rộng khiến độ phân giải kém. Với tín hiệu 4-20 mA, xác nhận terminal VF1/VF2 và cách chọn dòng/áp trên đúng model. Nguồn 24 V, cực tính, common và shield phải theo sơ đồ; không suy đoán terminal từ một series Delixi khác.
Đo dòng vòng hoặc điện áp tại hai mốc áp suất biết trước. Nếu 4 mA không tương ứng 0% hoặc 20 mA không tương ứng 100%, cần hiệu chuẩn thang analog trước khi chỉnh PID. Shield nên đấu theo thiết kế chống nhiễu; cáp tín hiệu tách khỏi cáp motor.
- Xác nhận dải cảm biến, ví dụ 0-10 bar.
- Ghi setpoint và áp giới hạn của đường ống.
- Kiểm tra trạng thái khi đứt dây hoặc mất nguồn cảm biến.
- Bổ sung bảo vệ cạn và permissive riêng, không chỉ dựa vào PID.
Chọn nguồn đặt và nguồn phản hồi PID
P4.0.00 chọn nguồn tham chiếu PID. Manual cho phép giá trị số P4.0.01, biến trở keypad, VF1/VF2, xung, truyền thông, terminal đa lệnh hoặc simple PLC. Với hệ cơ bản, setpoint số giúp vận hành ổn định và dễ khóa; với HMI/PLC có thể dùng truyền thông sau khi thiết kế quyền điều khiển rõ ràng.
P4.0.02 chọn nguồn phản hồi, thường là VF1 hoặc VF2. Manual cho biết hai ngõ có thể nhận 0-10 V hoặc 0/4-20 mA và đường cong được cấu hình trong nhóm P2. Chỉ chuyển sang PID sau khi màn hình giám sát phản hồi tăng đúng khi áp thực tăng.
Đặt chiều tác động và thang hiển thị
P4.0.03 xác định chiều tác động. Theo manual, direct action làm tần số tăng khi phản hồi thấp hơn giá trị đặt; đây thường là logic bơm bù áp. Nếu áp tăng mà tần số cũng tăng mất kiểm soát, phải dừng và kiểm tra chiều tác động cùng cực tính/thang đo, không chờ bảo vệ cơ khí.
P4.0.04 là dải tham chiếu/phản hồi hiển thị, giúp quy đổi phần trăm thành đơn vị quan sát. Dù hiển thị theo bar hay giá trị quy ước, setpoint, phản hồi và ngưỡng cảnh báo phải dùng cùng thang. Lập bảng 0%, 25%, 50%, 75%, 100% để commissioning.

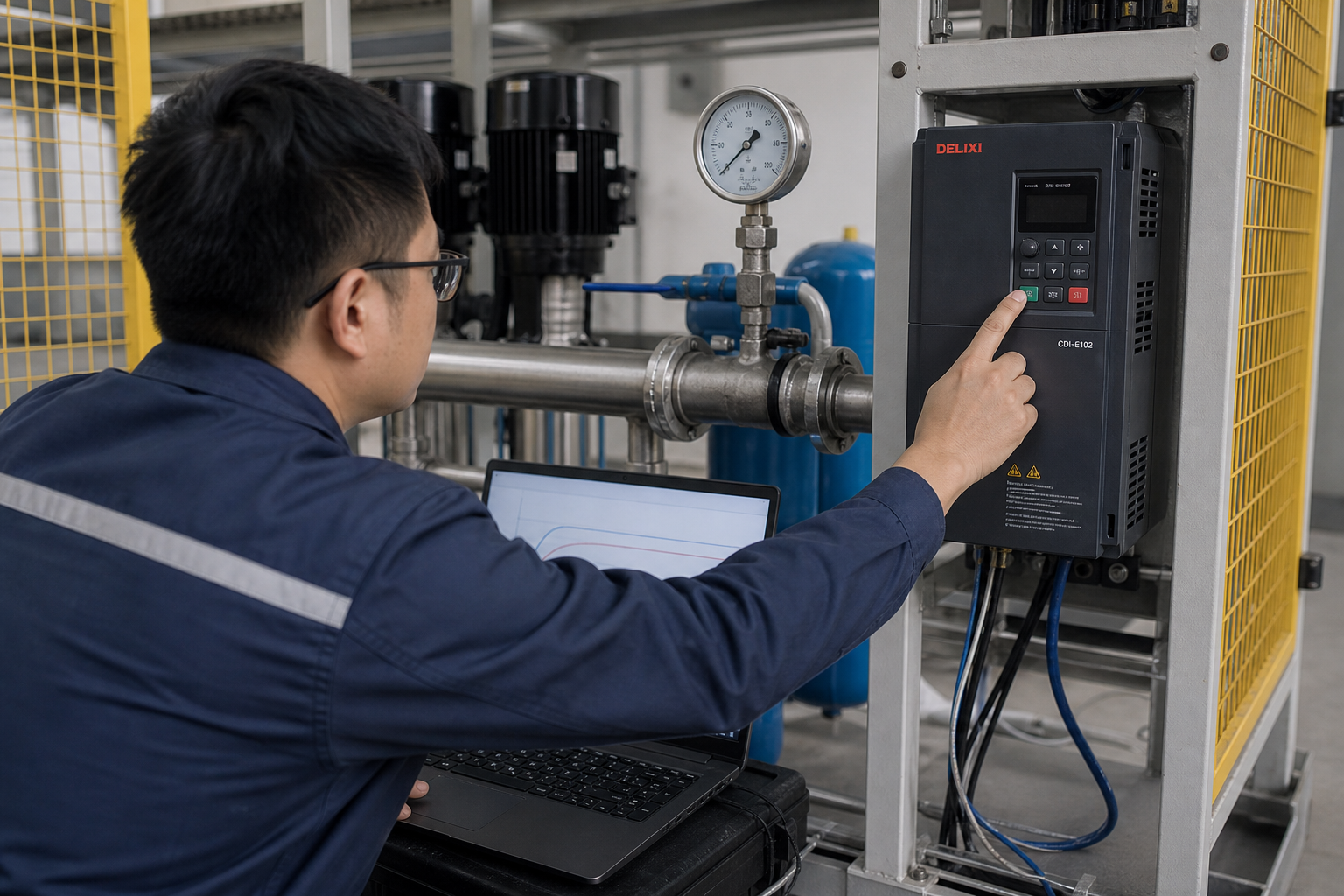

Điều chỉnh KP, TI và giới hạn dao động
P4.0.05 là hệ số tỷ lệ KP1, P4.0.06 là thời gian tích phân TI1 và P4.0.07 là thời gian vi phân TD1. Manual cảnh báo KP quá lớn dễ dao động; TI nhỏ phản ứng nhanh nhưng cũng dễ tạo dao động. Với bơm, nên bắt đầu bảo thủ, theo dõi xu hướng áp rồi chỉ thay một tham số mỗi lần.
P4.0.08 tạo vùng sai lệch không điều chỉnh, hỗ trợ giảm rung tần số khi áp đã gần setpoint; P4.0.09 lọc phản hồi analog. Lọc quá lớn làm hệ phản ứng chậm, còn quá nhỏ để nhiễu đi vào PID. Không dùng bộ lọc để che lỗi wiring hoặc cảm biến rung.
Giới hạn tần số và chức năng ngủ – thức
Đặt tần số tối thiểu đủ làm mát motor và vận hành bơm trong vùng cho phép; đặt tần số tối đa theo đặc tính bơm, motor và áp đường ống. PID không được phép đẩy motor vượt giới hạn cơ khí chỉ vì setpoint chưa đạt. Nếu không đạt áp ở tần số tối đa, kiểm tra rò rỉ, van, chiều quay và chọn bơm.
Chức năng sleep/wake nếu sử dụng phải được đối chiếu manual đúng firmware. Ngưỡng ngủ, thời gian trễ và ngưỡng thức cần tránh đóng-ngắt liên tục. Bình tích áp và lưu lượng nhỏ ban đêm ảnh hưởng trực tiếp đến chu kỳ; ghi lại số lần khởi động mỗi giờ khi chạy thử.

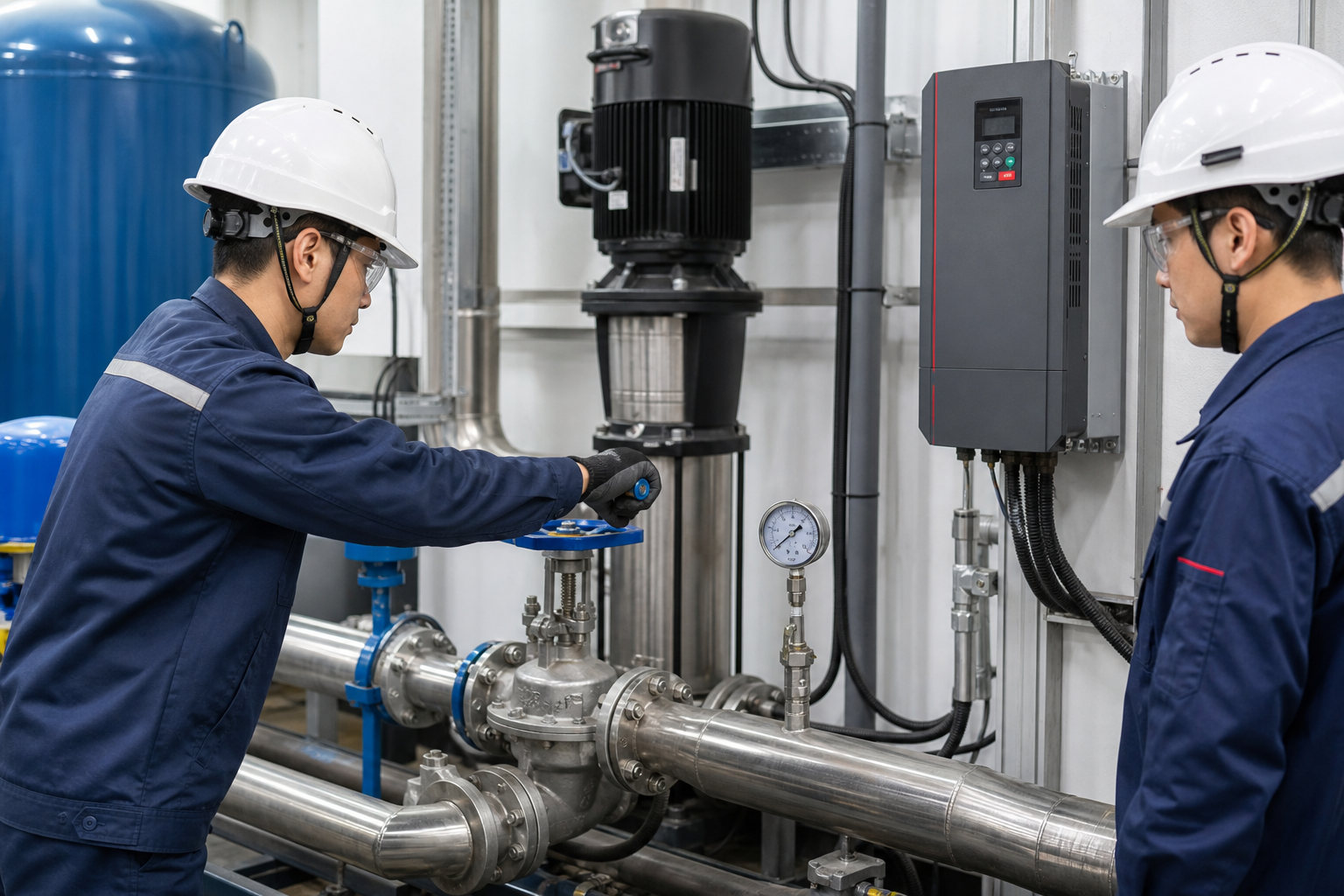

Quy trình chạy thử PID tại hiện trường
Đầu tiên chạy bơm bằng keypad không PID để xác nhận chiều quay, dòng và khả năng tạo áp. Sau đó kiểm tra phản hồi analog ở nhiều mức áp. Kích hoạt PID với setpoint thấp, mở van tiêu thụ có kiểm soát và quan sát tần số tăng khi áp giảm.
Nâng setpoint từng bước; ghi áp, tần số, dòng, thời gian đáp ứng và độ vượt lố. Thử mất cảm biến, đóng van, cạn nguồn nước và mất permissive theo kịch bản an toàn đã thiết kế. Chỉ bàn giao khi hệ trở về trạng thái dự kiến trong mọi tình huống.
Chẩn đoán các hiện tượng thường gặp
Áp dao động: kiểm tra vị trí cảm biến, bình tích áp, KP/TI, lọc và chu kỳ lấy mẫu. Bơm chạy tối đa nhưng áp thấp: kiểm tra chiều quay, van, rò rỉ, cánh bơm và điểm làm việc. Tần số giảm khi áp giảm: kiểm tra P4.0.03 và scaling.
Phản hồi luôn 0% hoặc 100% thường do chọn sai dòng/áp, đứt dây, common hoặc thang analog. Không tăng KP để xử lý lỗi tín hiệu. Nếu lỗi chỉ xuất hiện khi motor chạy, đánh giá nhiễu EMC, tuyến cáp và nối đất.
Nguồn kỹ thuật và liên kết liên quan
Các mã tham số trong bài được đối chiếu từ manual CDI-E series của Delixi; đặc tính và dải model được kiểm tra tại trang sản phẩm CDI-E102. Do firmware và cấu hình phần cứng có thể thay đổi, hãy dùng tài liệu đúng model đang lắp. Xem thêm danh mục biến tần Delixi, thư viện tài liệu kỹ thuật, dịch vụ sửa biến tần Delixi và các dự án điện – tự động hóa.
Câu hỏi thường gặp
Cảm biến 4-20 mA đấu vào VF1 hay VF2?
Cả hai được manual mô tả là ngõ analog, nhưng terminal và lựa chọn dòng/áp phải xác nhận trên đúng model CDI-E102.
PID dao động có nên giảm KP ngay không?
Có thể cần giảm KP hoặc tăng TI, nhưng trước hết phải kiểm tra tín hiệu cảm biến, thủy lực và scaling. Chỉ thay một biến mỗi lần.
Có thể dùng PID thay relay bảo vệ cạn không?
Không nên. Bảo vệ cạn và các interlock an toàn cần thiết kế độc lập hoặc theo logic đã thẩm định.
