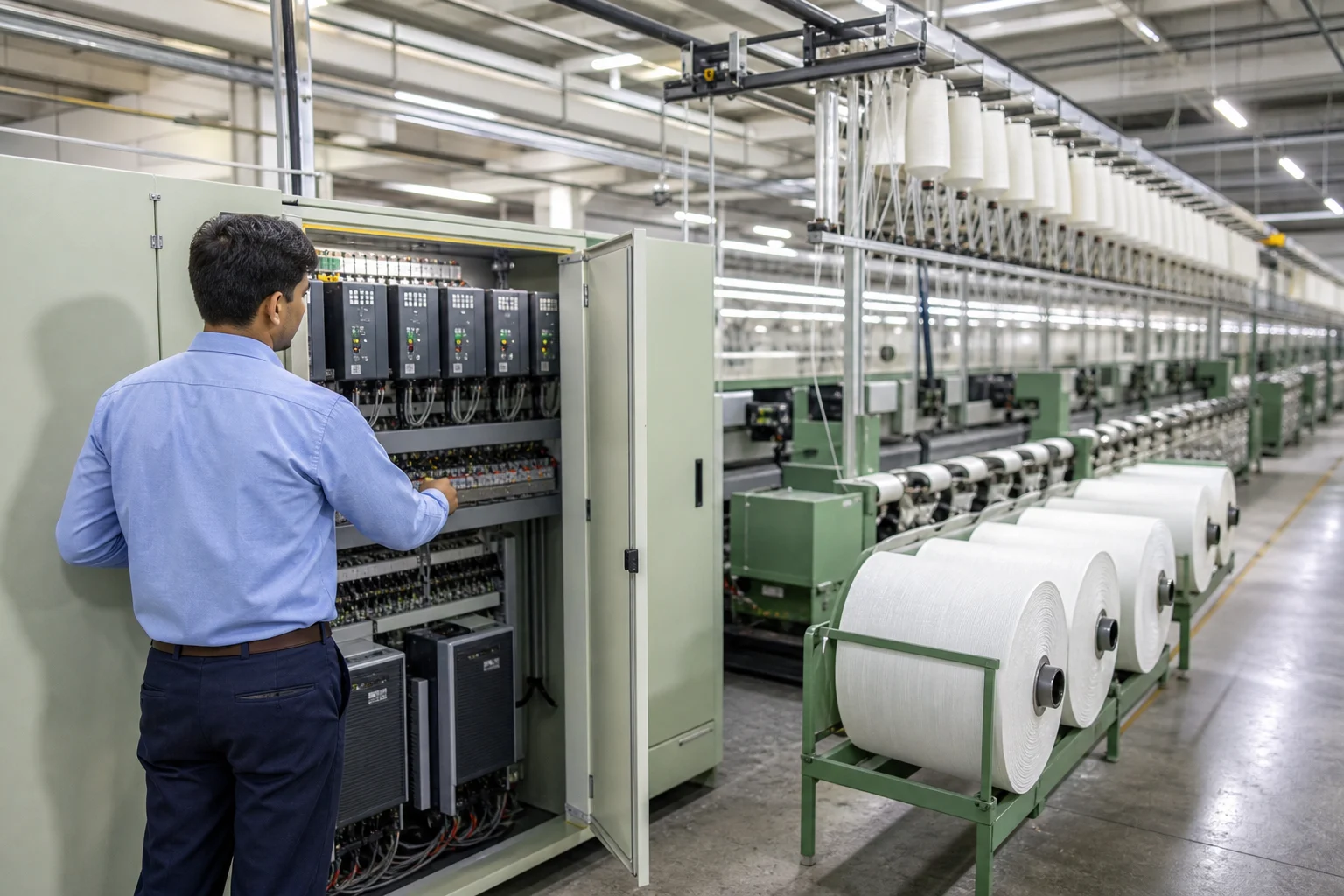

Dây chuyền dệt có nhiều trục phải phối hợp tốc độ, tension và ramp, đồng thời môi trường sợi bụi gây thách thức làm mát. Thiết kế cần xét cả điều khiển chuyển động lẫn độ sạch của tủ điện.
Bài viết tập trung vào phương pháp khoanh vùng dành cho môi trường công nghiệp. Các giá trị ngưỡng, tên tham số và điều kiện bảo vệ thay đổi theo hãng, series, điện áp và firmware; vì vậy kỹ thuật viên phải ưu tiên tài liệu chính thức của đúng model. Trước khi thao tác, cần đánh giá rủi ro điện, cơ khí và nguy cơ máy tự khởi động. Nhật ký đo phải ghi rõ dụng cụ, vị trí đo, trạng thái tải và thời gian để kết quả có thể đối chiếu ở lần kiểm tra tiếp theo.
Để chẩn đoán có căn cứ, người vận hành cần ghi lại model đầy đủ, điện áp, công suất, tải đang điều khiển, thời điểm phát sinh và lịch sử can thiệp. Không nên reset liên tục, thay đổi hàng loạt tham số hoặc đấu tắt bảo vệ khi chưa xác định nguyên nhân.

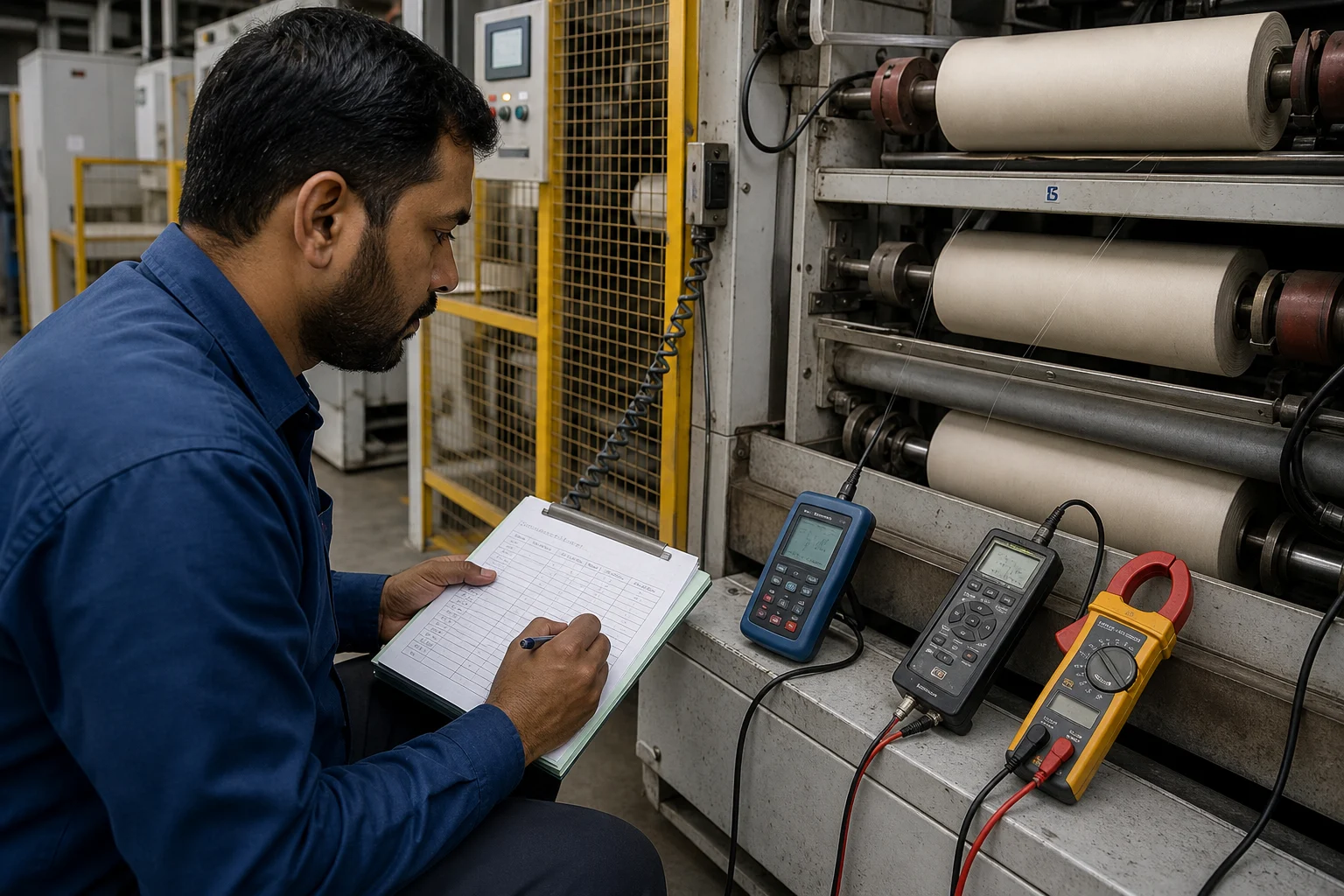

Dấu hiệu và dữ liệu cần ghi nhận
- Sợi căng/chùng khi line tăng giảm tốc hoặc đổi cuộn.
- Các roller lệch tốc, đường kính cuộn thay đổi theo thời gian.
- Drive và lọc gió nhanh bám xơ, nhiệt tủ tăng cao.
- Mạng điều khiển nhiều node chập chờn khi motor chạy.
Nguyên nhân cần khoanh vùng
Đồng bộ và tension
Master speed, ratio, dancer/load-cell và winding calculation duy trì lực căng. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Encoder và đáp ứng tốc độ
Chọn vector/feedback theo độ chính xác, tốc độ thấp và moment của trục. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Mạng truyền thông
Update time, topology, shield và grounding phải phù hợp số lượng drive và nhiễu PWM. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Bụi sợi và làm mát
Tủ lọc, áp dương hoặc điều hòa cùng lịch vệ sinh giúp tránh xơ bít heatsink. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Quy trình kiểm tra an toàn theo thứ tự
- Ghi nhận hiện trạng: chụp keypad, tem model, sơ đồ đấu dây và thông số motor; hỏi người vận hành về thời điểm lỗi.
- Kiểm tra bên ngoài: nguồn, MCCB, contactor, terminal, quạt tủ, cáp motor, tải cơ và tín hiệu điều khiển.

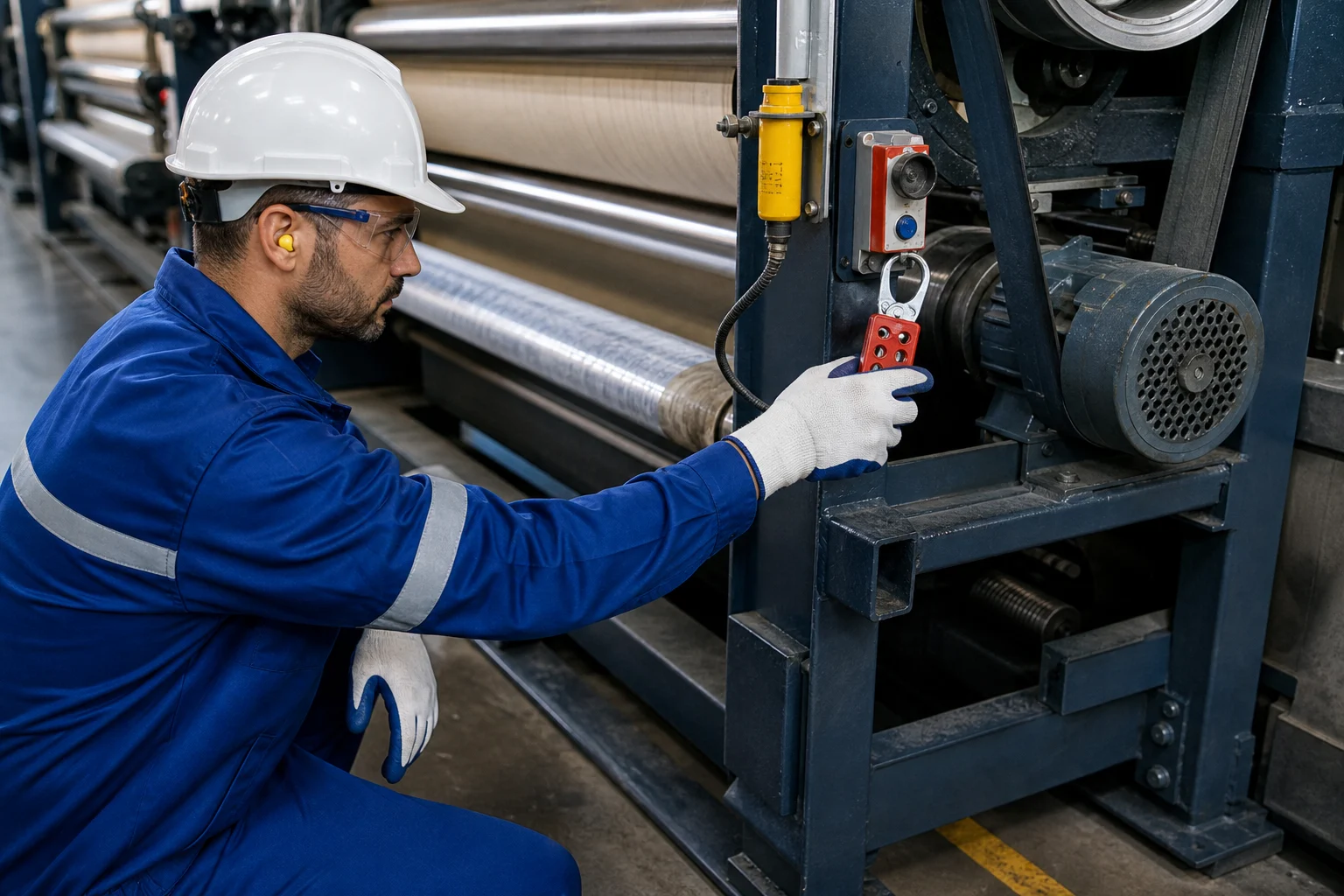

- Cô lập năng lượng: thực hiện lockout/tagout, chờ xả DC bus và xác nhận điện áp bằng thiết bị đo phù hợp.
- Đo kiểm theo nhánh: chỉ đo phần nguồn, công suất, điều khiển hoặc ngoại vi có liên quan đến dữ kiện đã thu thập.

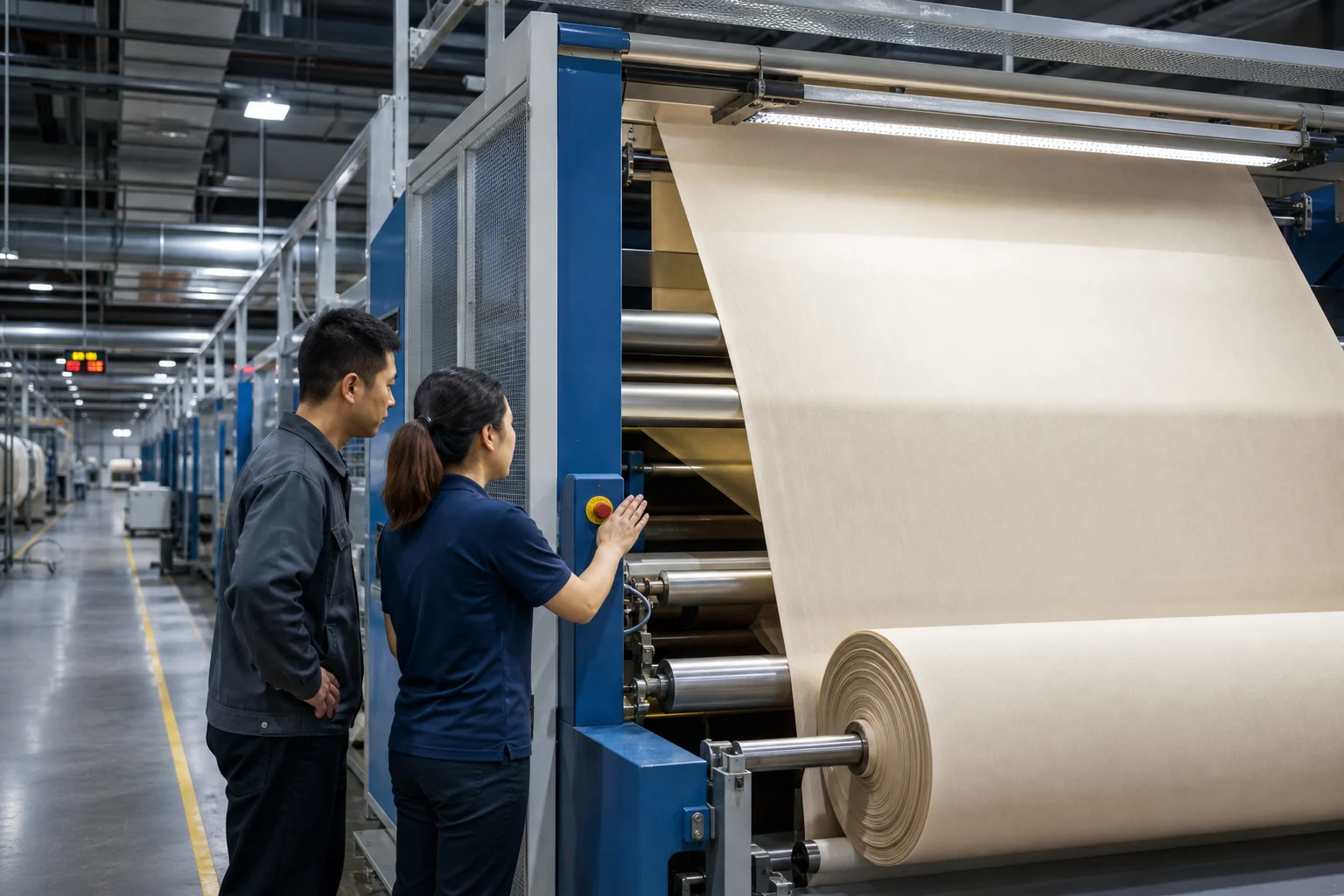

- Khôi phục có kiểm soát: xác nhận tham số, chạy thử không tải rồi có tải khi điều kiện cho phép; theo dõi dòng, điện áp và nhiệt độ.
Những việc không nên tự thực hiện
Không đo trực tiếp DC bus hoặc IGBT nếu không được đào tạo; không dùng đồng hồ sai cấp điện áp; không tháo bo khi tụ chưa xả; không thay cầu chì lớn hơn; không bypass STO, emergency stop hoặc relay bảo vệ. Với mùi khét, chạm đất, short circuit, cầu chì nổ hoặc lỗi lặp lại ngay khi cấp nguồn, nên dừng thiết bị và chuyển cho đơn vị kỹ thuật.
Quy trình hỗ trợ tại Hùng Vương Electric
Kỹ thuật viên tiếp nhận model, ảnh tem, mã lỗi và tải; kiểm tra ngoại vi trước khi kết luận phần cứng; thống nhất phạm vi xử lý; sửa chữa hoặc đề xuất thay thế; cài đặt và chạy thử theo điều kiện thực tế. Kết quả phụ thuộc tình trạng từng thiết bị, vì vậy không cam kết nguyên nhân hoặc chi phí chỉ dựa trên mã lỗi.
Cách hạn chế lỗi tái diễn
Duy trì nhiệt độ và độ sạch của tủ, kiểm tra quạt và lọc gió, siết terminal đúng lực, lưu backup tham số, theo dõi fault history và không vận hành kéo dài sát giới hạn dòng. Khi thay motor, hộp số hoặc thay đổi chu kỳ máy, cần đánh giá lại ramp, overload và phương pháp điều khiển.
Câu hỏi thường gặp
Có thể reset biến tần rồi tiếp tục chạy không?
Chỉ nên reset sau khi đã ghi mã lỗi và loại trừ nguy cơ rõ ràng. Nếu lỗi liên quan ngắn mạch, chạm đất, quá nhiệt hoặc xuất hiện ngay khi cấp nguồn, không nên reset lặp lại.
Cần gửi thông tin gì để được hỗ trợ?
Gửi ảnh tem model, keypad/mã lỗi, công suất motor, điện áp, tải ứng dụng, thời điểm lỗi và thay đổi gần nhất của hệ thống. Video ngắn về trình tự máy cũng hữu ích.
Có thể kết luận hỏng biến tần chỉ từ mã lỗi không?
Không. Mã lỗi mô tả điều kiện bảo vệ, còn nguyên nhân có thể nằm ở nguồn, motor, cáp, tải cơ, tham số, điều khiển hoặc phần cứng drive.
Cần kỹ sư hỗ trợ kiểm tra?
Gửi model, mã lỗi và mô tả tải để Hùng Vương Electric định hướng bước kiểm tra phù hợp.
Gửi yêu cầu kỹ thuật →Xem dịch vụ sửa chữa biến tầnTham khảo sản phẩm biến tần
Khi nghiệm thu, nên lưu bộ tham số chuẩn cho từng nhóm trục, ghi tension, tốc độ, dòng và nhiệt ở các recipe đại diện. Dữ liệu này hỗ trợ bảo trì dự đoán, thay drive dự phòng và khôi phục dây chuyền mà không phải dò lại từ đầu.
