Chọn đúng biến tần Delixi không bắt đầu từ giá bán mà từ nameplate motor, nguồn điện và đặc tính tải. Cùng một công suất kW nhưng bơm ly tâm, băng tải và máy có tải va đập có thể cần cách chọn khác nhau.
Biến tần Delixi phải được chọn và cấu hình theo đúng mã đầy đủ, điện áp nguồn, dòng định mức của động cơ và đặc tính tải. Nội dung dưới đây dùng cho bước khảo sát, lựa chọn và chuẩn bị chạy thử; tên nhóm tham số có thể khác giữa E100, E102, E180 hoặc phiên bản firmware. Khi thao tác tại tủ điện, cần cô lập nguồn, chờ DC bus xả theo tài liệu của thiết bị và xác nhận hết điện bằng dụng cụ đo phù hợp.
Thu thập dữ liệu trước khi chọn model
Ghi đầy đủ điện áp, dòng định mức, công suất, tần số, tốc độ và cách đấu dây trên tem motor. Với máy đang vận hành, cần ghi thêm dòng thực tế ở các chế độ không tải, tải ổn định và thời điểm tăng tải. Nếu chỉ có công suất mà không có dòng, lựa chọn vẫn chưa đủ cơ sở.
Khảo sát nguồn cấp một pha hay ba pha, điện áp thực tế, mức dao động và thiết bị bảo vệ phía trước. Model có ký hiệu nguồn khác nhau không được hoán đổi chỉ vì cùng số kW. Không nên giả định điện áp từ màu dây hoặc cấu hình tủ cũ.
Chọn theo dòng và đặc tính tải
Dòng ra định mức của biến tần phải đáp ứng dòng motor trong điều kiện sử dụng. Tải bơm và quạt thường biến thiên theo tốc độ; băng tải, máy trộn hoặc cơ cấu ma sát cần moment đáng kể từ tốc độ thấp; tải có chu kỳ tăng giảm liên tục phải kiểm tra khả năng quá tải và tản nhiệt.
Khi motor thường xuyên chạy gần tải định mức, môi trường nóng hoặc tủ kín, cần đánh giá dự phòng theo tài liệu Delixi thay vì tự tăng một cấp không có tính toán. Chọn quá lớn cũng có thể làm giảm độ chính xác bảo vệ motor và tăng chi phí tủ.
Đối chiếu mã CDI-E102
Dãy sản phẩm hiện có gồm nhóm nguồn một pha 220 V và nhóm ba pha 380 V, với model được thể hiện đầy đủ trên từng trang sản phẩm. Phần G/P trong một số mã cần được hiểu theo tài liệu và loại tải tương ứng, không nên tự rút gọn mã khi đặt hàng.
Sau khi chốt model, tiếp tục kiểm tra kích thước lắp đặt, vị trí cáp, điện trở hãm nếu ứng dụng cần, chuẩn truyền thông và số lượng I/O. Đây là các yếu tố quyết định khả năng thay thế một biến tần cũ trong tủ hiện hữu.
Ví dụ cách ra quyết định
Với bơm cấp nước, ngoài kW cần xem dòng motor, áp lực yêu cầu, chế độ PID và số lần khởi động. Với băng tải, cần xem tải khởi động, quán tính, khả năng kẹt và thời gian tăng tốc. Với quạt hút, cần xem chiều quay, đường đặc tính và nguy cơ motor đang quay tự do trước khi nhận lệnh.
Bảng chọn online chỉ nên dùng để lập danh sách ban đầu. Quyết định cuối cùng phải dựa trên tem motor, sơ đồ tủ và điều kiện vận hành thực tế.
Hồ sơ cài đặt và tiêu chí nghiệm thu
Một cấu hình tốt phải có khả năng kiểm tra lại. Hồ sơ tối thiểu nên gồm ảnh tem motor và biến tần, sơ đồ đấu dây sau thi công, danh sách tham số đã thay đổi, nguồn lệnh RUN, nguồn đặt tần số, giới hạn vận hành, kết quả đo dòng ở các chế độ và người thực hiện. Với tủ có PLC/HMI, cần lưu thêm phiên bản chương trình, địa chỉ truyền thông và bảng mapping I/O. Không dùng ảnh chụp màn hình không có tên máy hoặc ngày cập nhật vì khó xác định bản nào đang vận hành.
Tiêu chí nghiệm thu không chỉ là motor đã quay. Cần xác nhận đúng chiều, tăng giảm tốc êm, dòng không vượt điều kiện cho phép, tín hiệu bảo vệ tác động đúng, mất lệnh hoặc mất truyền thông đưa máy về trạng thái đã thiết kế, và hệ thống khởi động lại an toàn sau mất điện. Với bơm, quạt hay băng tải, phải ghi thêm đại lượng công nghệ như áp suất, lưu lượng, tốc độ hoặc thời gian chu kỳ. Dữ liệu này là đường cơ sở để phân biệt lỗi mới với đặc tính vốn có của máy.
Khi nào cần dừng thao tác và chuyển kỹ sư
Dừng cấp điện nếu có mùi khét, dấu cháy, cầu chì tác động, chạm đất, dòng mất cân bằng rõ, motor rung mạnh hoặc lỗi xuất hiện ngay khi RUN. Cũng nên chuyển kỹ sư khi không xác định được đúng model/manual, không có sơ đồ tủ, cần can thiệp DC bus/IGBT, phải thay đổi logic an toàn hoặc máy có tải nâng hạ. Việc thử sai liên tục có thể làm lỗi lan rộng và xóa dữ liệu cần cho chẩn đoán.

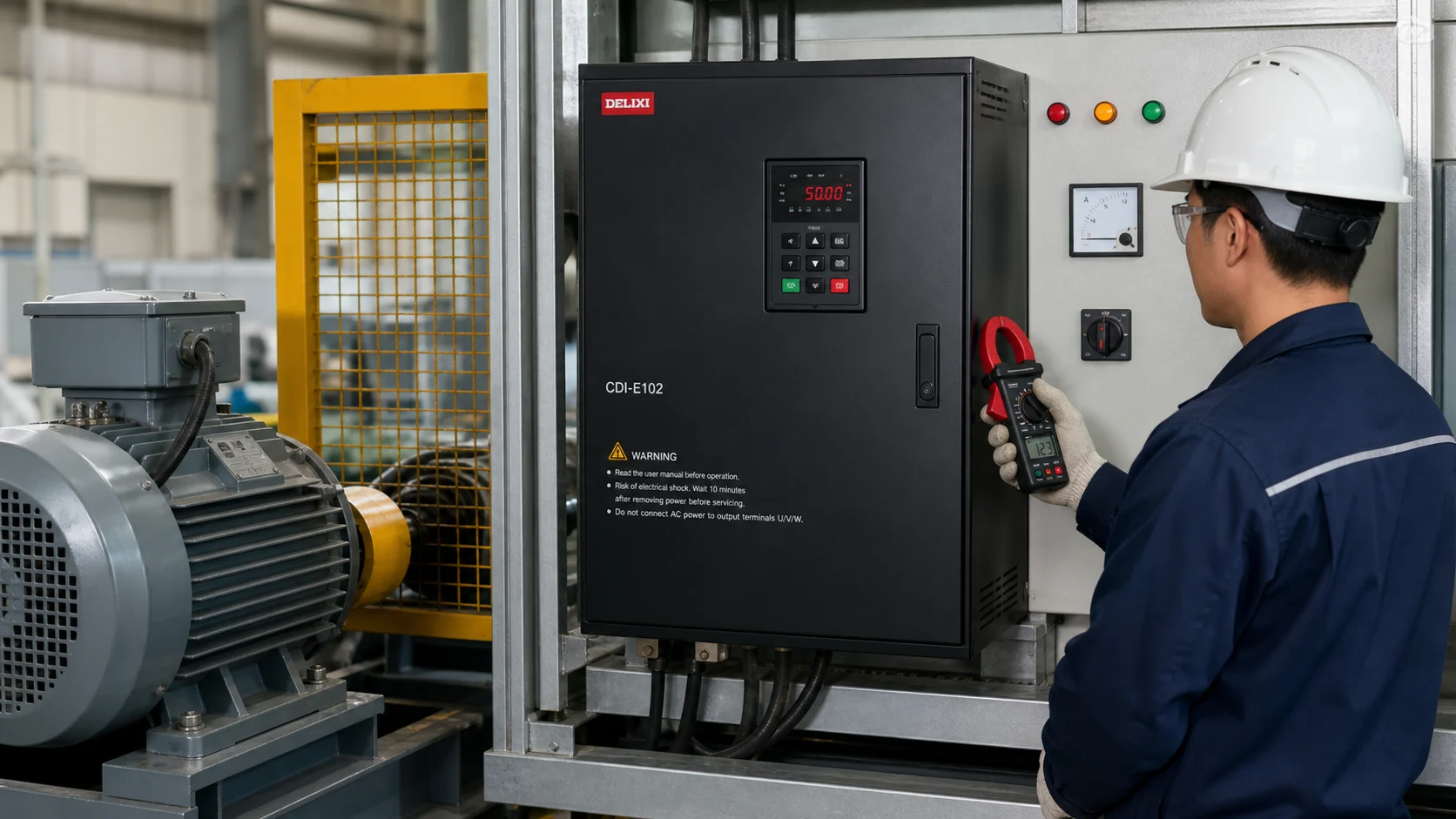

Checklist kỹ thuật trước khi chạy thử
- Xác nhận đúng thiết bị: chụp tem model Delixi, điện áp nguồn, công suất, dòng định mức và phiên bản tài liệu đang sử dụng.
- Kiểm tra phần lực: nguồn vào, tiếp địa, cáp U-V-W, cách đấu motor, thiết bị bảo vệ và khả năng thông gió của tủ.
- Kiểm tra phần điều khiển: nguồn lệnh RUN, nguồn đặt tần số, digital input, analog input, relay và truyền thông nếu có.
- Lưu cấu hình: ghi lại giá trị trước khi sửa; chỉ thay từng nhóm tham số và có bảng đối chiếu để hoàn nguyên.
- Chạy thử có kiểm soát: thử ở tốc độ thấp, quan sát chiều quay, dòng ba pha, tiếng ồn và nhiệt độ trước khi tăng tải.
Sai sót thường gặp cần tránh
Không chọn biến tần chỉ theo kW mà bỏ qua dòng motor và dạng tải; không dùng bảng tham số của một series Delixi cho series khác; không đóng cắt contactor đầu ra khi biến tần đang phát xung; không nối nguồn lưới vào U-V-W; không reset hàng loạt khi chưa sao lưu. Với tải có quán tính, tải nâng hạ hoặc yêu cầu dừng nhanh, cần đánh giá riêng giải pháp hãm và giới hạn vận hành thay vì rút ngắn thời gian giảm tốc tùy ý.
Nguồn tham khảo và liên kết liên quan
Để đối chiếu đúng model, xem danh mục biến tần Delixi, tài liệu thông số Delixi E102 và manual CDI-E E100/E102/E180. Nếu thiết bị đang báo lỗi hoặc không chạy ổn định, tham khảo bảng mã lỗi biến tần Delixi hoặc gửi thông tin cho dịch vụ sửa biến tần Delixi. Một số cấu hình thực tế có thể xem tại danh sách dự án điện – tự động hóa.
Câu hỏi thường gặp
Có thể chọn biến tần Delixi cùng số kW với motor không?
Có thể là điểm xuất phát, nhưng vẫn phải kiểm tra dòng định mức, điện áp, loại tải và khả năng quá tải của đúng model.
Có nên chọn dư một cấp công suất?
Chỉ khi dữ liệu tải, môi trường hoặc yêu cầu dự phòng cho thấy cần thiết; không nên tăng cấp theo thói quen.
Cần gửi gì để được chọn model?
Ảnh tem motor, điện áp nguồn, loại máy, cách vận hành, dòng thực tế nếu có và kích thước tủ hiện hữu.
