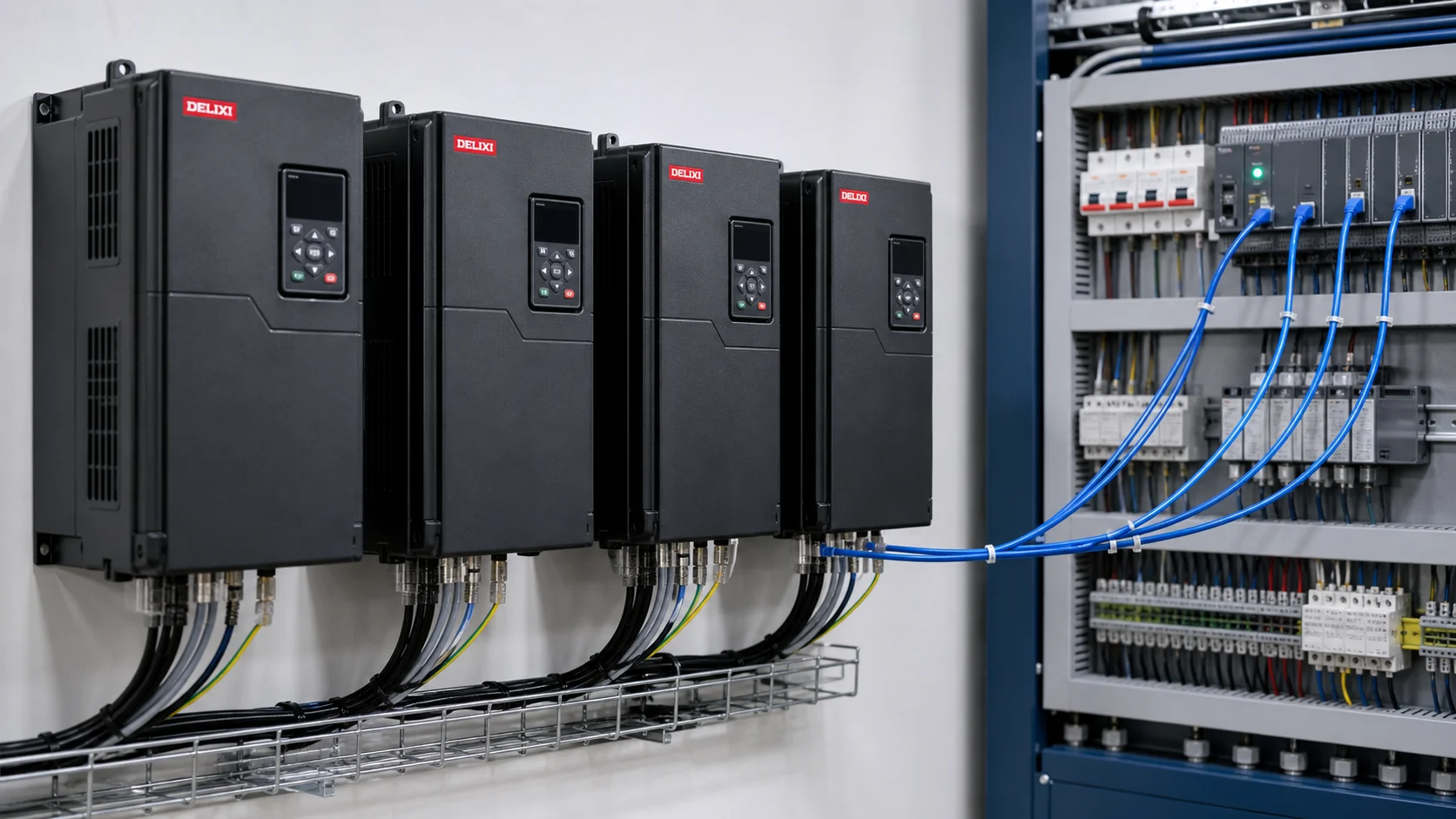

Cài đặt Modbus RS485 cho biến tần Delixi
Hướng dẫn chuẩn bị Modbus RS485 cho biến tần Delixi: wiring, địa chỉ, baud rate, parity, nguồn lệnh, timeout và quy trình kiểm tra truyền thông.
Hướng dẫn chuẩn bị Modbus RS485 cho biến tần Delixi: wiring, địa chỉ, baud rate, parity, nguồn lệnh, timeout và quy trình kiểm tra truyền thông.
Một mạng RS485 ổn định phụ thuộc đồng thời vào dây dẫn, topology và tham số truyền thông. Chỉ đổi baud rate trên biến tần mà không kiểm tra PLC/HMI, địa chỉ và nguồn lệnh sẽ không giải quyết được lỗi kết nối.
Biến tần Delixi phải được chọn và cấu hình theo đúng mã đầy đủ, điện áp nguồn, dòng định mức của động cơ và đặc tính tải. Nội dung dưới đây dùng cho bước khảo sát, lựa chọn và chuẩn bị chạy thử; tên nhóm tham số có thể khác giữa E100, E102, E180 hoặc phiên bản firmware. Khi thao tác tại tủ điện, cần cô lập nguồn, chờ DC bus xả theo tài liệu của thiết bị và xác nhận hết điện bằng dụng cụ đo phù hợp.
Chuẩn bị mạng vật lý

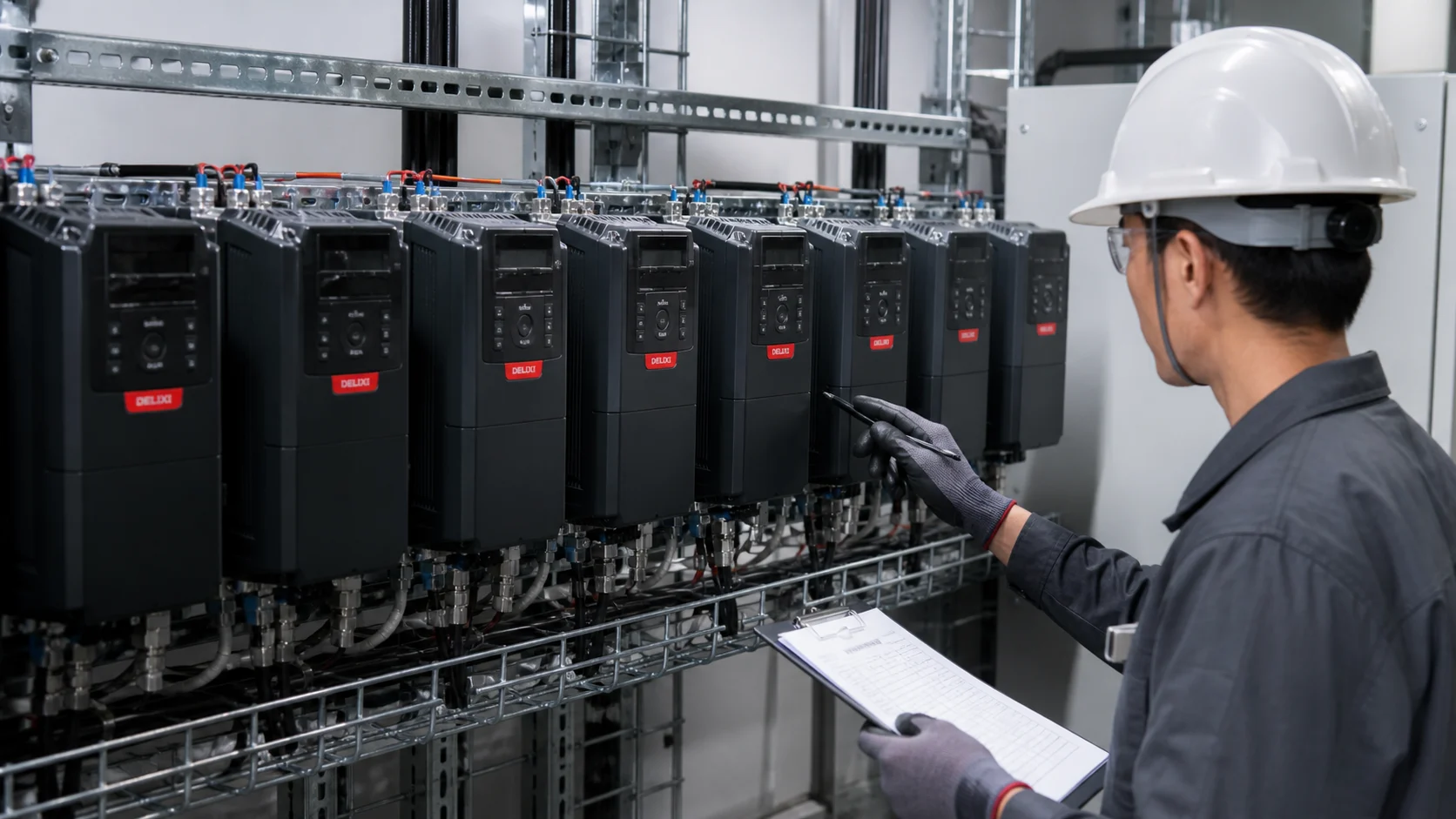

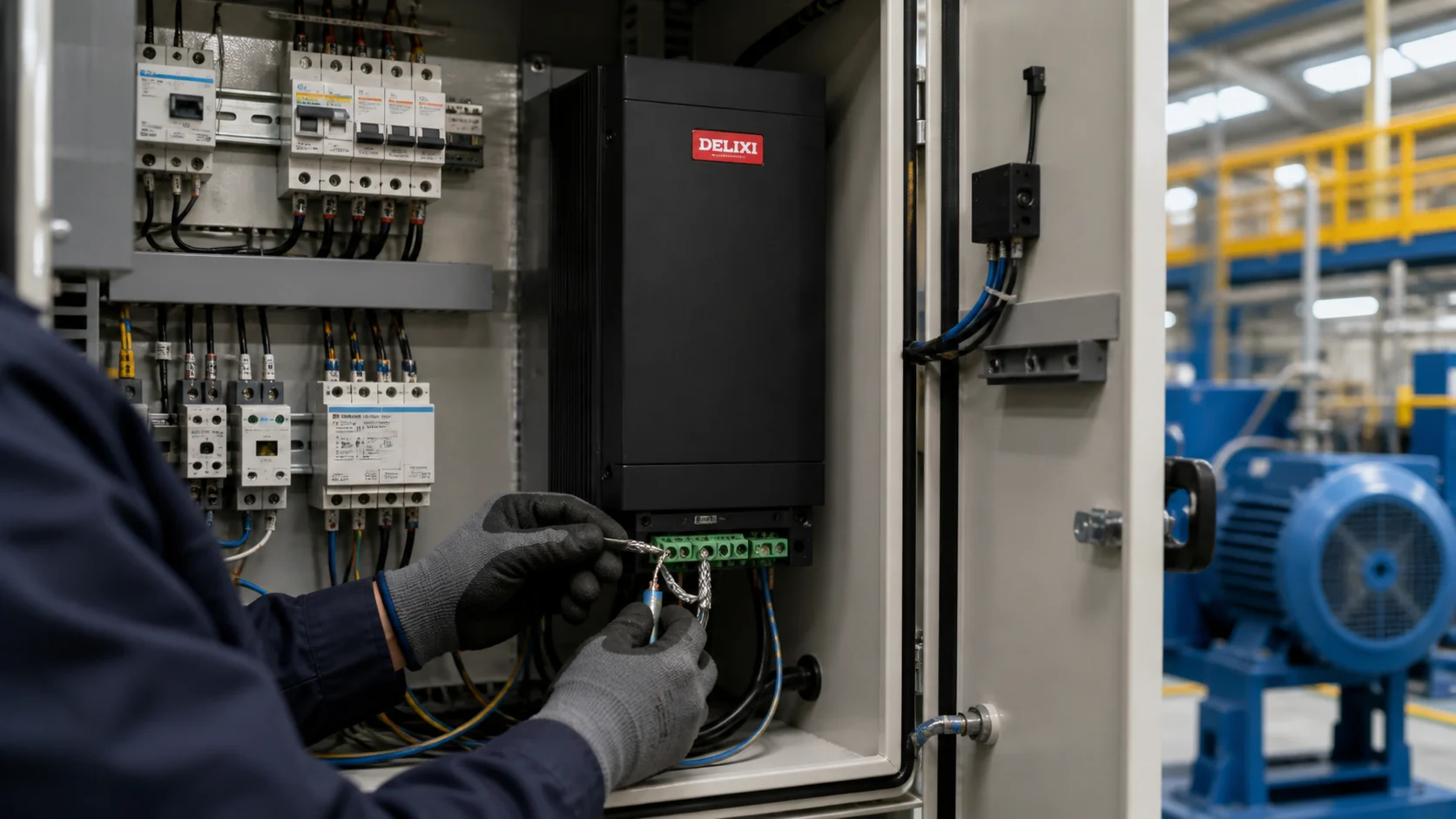

Dùng cặp dây xoắn có shield phù hợp, đi kiểu bus thay vì tỏa sao, giữ đúng cực tính và tách khỏi cáp động lực. Điện trở kết thúc chỉ đặt theo thiết kế ở hai đầu tuyến, không gắn tùy ý tại mọi thiết bị.
Mỗi drive phải có địa chỉ riêng. Ghi nhãn A/B hoặc D+/D- theo tài liệu của cả Delixi và thiết bị master vì cách đặt tên giữa hãng có thể khác.
Đồng bộ tham số truyền thông
Địa chỉ slave, baud rate, data bits, parity và stop bits phải giống cấu hình master. Tên/mã tham số cụ thể cần tra manual đúng E100/E102/E180; bài viết không áp một mã tham số duy nhất cho mọi series.
Sau khi đổi cấu hình, kiểm tra yêu cầu khởi động lại của thiết bị. Lưu bảng cấu hình mạng gồm địa chỉ, model, vị trí tủ và firmware để bảo trì.
Chọn nguồn lệnh và dữ liệu điều khiển
Truyền thông đọc được thanh ghi không đồng nghĩa drive sẽ nhận RUN. Cần chọn đúng nguồn lệnh và nguồn tần số theo communication, đồng thời thỏa các interlock an toàn.
Xác định rõ word điều khiển, giá trị đặt tần số, trạng thái, dòng và fault theo bảng thanh ghi manual. Không ghi thử vào thanh ghi chưa rõ chức năng trên máy đang hoạt động.
Khoanh vùng khi mất kết nối

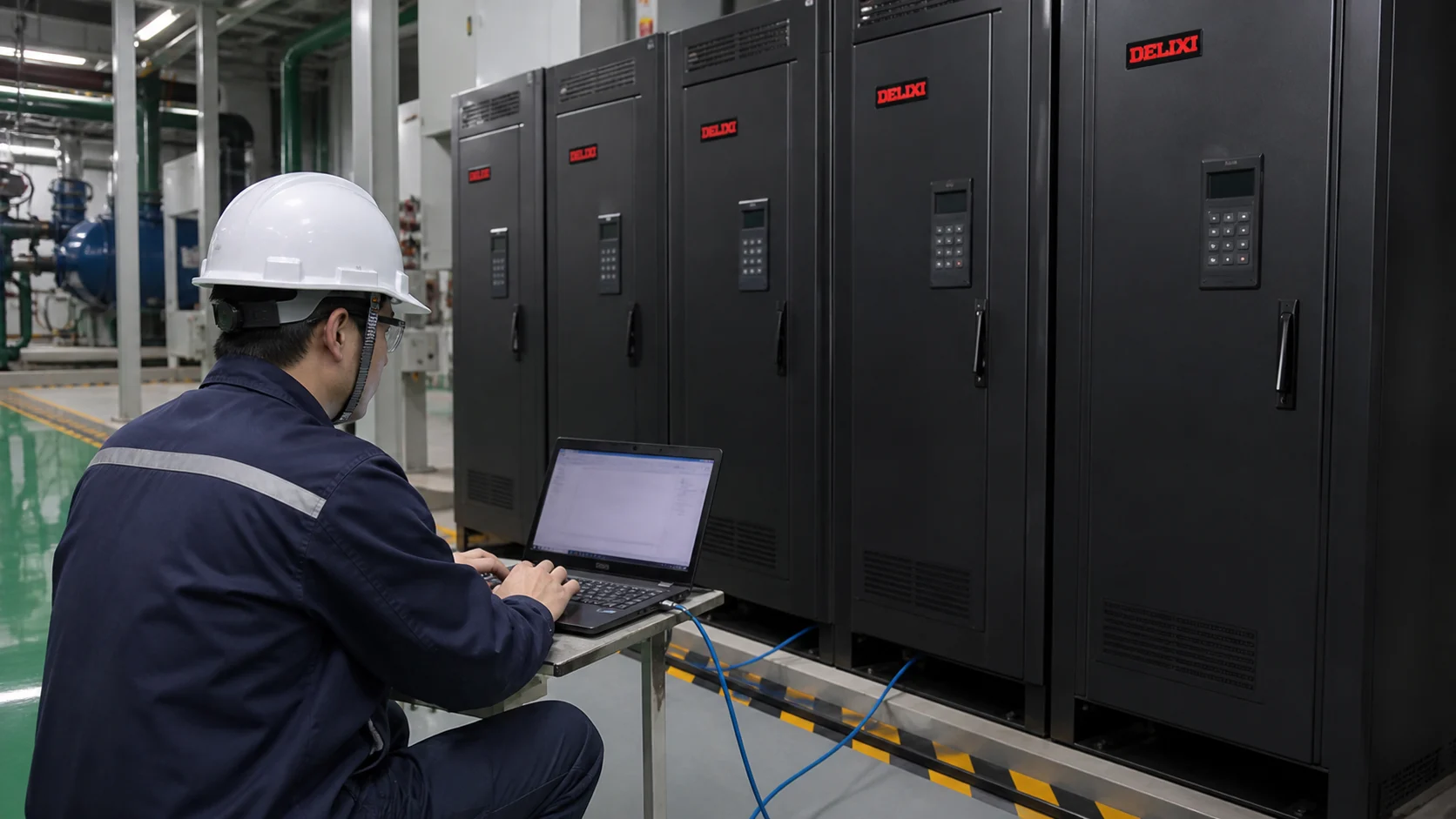

Thử một drive với master ở khoảng cách ngắn; kiểm tra cực tính; xác nhận địa chỉ; giảm hệ thống về cấu hình tối giản; dùng bộ chuyển đổi đã biết hoạt động; sau đó mới mở rộng tuyến.
Nếu lỗi chỉ xuất hiện khi motor chạy, tập trung vào routing, shield, tiếp địa và nhiễu. Nếu mọi slave mất cùng lúc, kiểm tra master và tuyến chính trước khi thay drive.
Hồ sơ cài đặt và tiêu chí nghiệm thu
Một cấu hình tốt phải có khả năng kiểm tra lại. Hồ sơ tối thiểu nên gồm ảnh tem motor và biến tần, sơ đồ đấu dây sau thi công, danh sách tham số đã thay đổi, nguồn lệnh RUN, nguồn đặt tần số, giới hạn vận hành, kết quả đo dòng ở các chế độ và người thực hiện. Với tủ có PLC/HMI, cần lưu thêm phiên bản chương trình, địa chỉ truyền thông và bảng mapping I/O. Không dùng ảnh chụp màn hình không có tên máy hoặc ngày cập nhật vì khó xác định bản nào đang vận hành.
Tiêu chí nghiệm thu không chỉ là motor đã quay. Cần xác nhận đúng chiều, tăng giảm tốc êm, dòng không vượt điều kiện cho phép, tín hiệu bảo vệ tác động đúng, mất lệnh hoặc mất truyền thông đưa máy về trạng thái đã thiết kế, và hệ thống khởi động lại an toàn sau mất điện. Với bơm, quạt hay băng tải, phải ghi thêm đại lượng công nghệ như áp suất, lưu lượng, tốc độ hoặc thời gian chu kỳ. Dữ liệu này là đường cơ sở để phân biệt lỗi mới với đặc tính vốn có của máy.
Khi nào cần dừng thao tác và chuyển kỹ sư
Dừng cấp điện nếu có mùi khét, dấu cháy, cầu chì tác động, chạm đất, dòng mất cân bằng rõ, motor rung mạnh hoặc lỗi xuất hiện ngay khi RUN. Cũng nên chuyển kỹ sư khi không xác định được đúng model/manual, không có sơ đồ tủ, cần can thiệp DC bus/IGBT, phải thay đổi logic an toàn hoặc máy có tải nâng hạ. Việc thử sai liên tục có thể làm lỗi lan rộng và xóa dữ liệu cần cho chẩn đoán.
Checklist kỹ thuật trước khi chạy thử
- Xác nhận đúng thiết bị: chụp tem model Delixi, điện áp nguồn, công suất, dòng định mức và phiên bản tài liệu đang sử dụng.
- Kiểm tra phần lực: nguồn vào, tiếp địa, cáp U-V-W, cách đấu motor, thiết bị bảo vệ và khả năng thông gió của tủ.
- Kiểm tra phần điều khiển: nguồn lệnh RUN, nguồn đặt tần số, digital input, analog input, relay và truyền thông nếu có.
- Lưu cấu hình: ghi lại giá trị trước khi sửa; chỉ thay từng nhóm tham số và có bảng đối chiếu để hoàn nguyên.
- Chạy thử có kiểm soát: thử ở tốc độ thấp, quan sát chiều quay, dòng ba pha, tiếng ồn và nhiệt độ trước khi tăng tải.
Sai sót thường gặp cần tránh
Không chọn biến tần chỉ theo kW mà bỏ qua dòng motor và dạng tải; không dùng bảng tham số của một series Delixi cho series khác; không đóng cắt contactor đầu ra khi biến tần đang phát xung; không nối nguồn lưới vào U-V-W; không reset hàng loạt khi chưa sao lưu. Với tải có quán tính, tải nâng hạ hoặc yêu cầu dừng nhanh, cần đánh giá riêng giải pháp hãm và giới hạn vận hành thay vì rút ngắn thời gian giảm tốc tùy ý.
Nguồn tham khảo và liên kết liên quan
Để đối chiếu đúng model, xem danh mục biến tần Delixi, tài liệu thông số Delixi E102 và manual CDI-E E100/E102/E180. Nếu thiết bị đang báo lỗi hoặc không chạy ổn định, tham khảo bảng mã lỗi biến tần Delixi hoặc gửi thông tin cho dịch vụ sửa biến tần Delixi. Một số cấu hình thực tế có thể xem tại danh sách dự án điện – tự động hóa.
Câu hỏi thường gặp
Đọc được dữ liệu nhưng không RUN được vì sao?
Cần kiểm tra nguồn lệnh, control word, interlock và quyền điều khiển của drive.
Có dùng cùng địa chỉ cho hai biến tần không?
Không trên cùng một mạng Modbus RTU; mỗi slave cần địa chỉ riêng.
Mã tham số RS485 của E102 có dùng cho E180 không?
Không nên giả định; phải tra manual đúng series và firmware.
