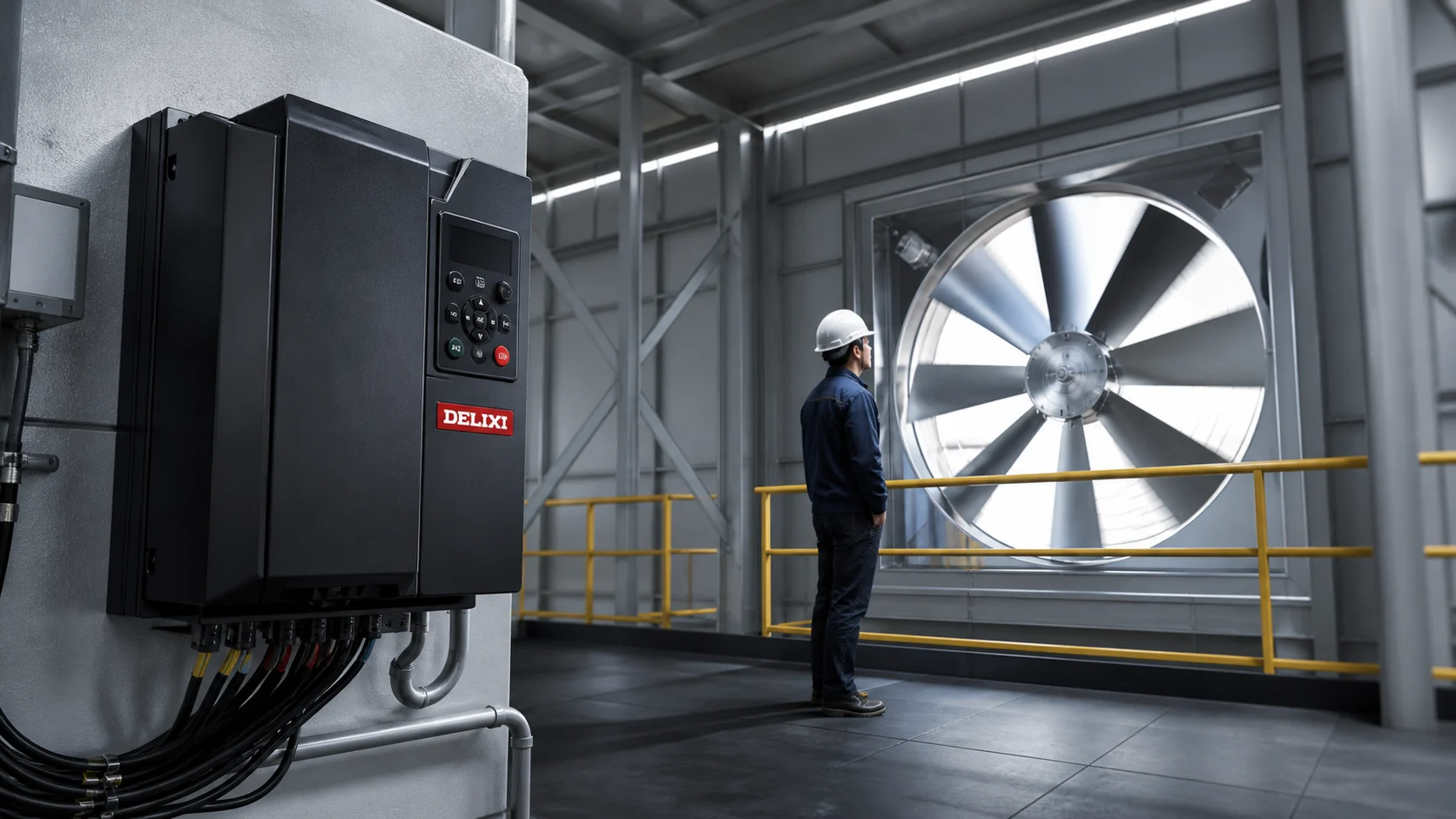

Cài đặt biến tần Delixi cho quạt công nghiệp
Hướng dẫn cài đặt biến tần Delixi cho quạt công nghiệp, quạt hút bụi: chọn công suất, ramp, chiều quay, tần số tối thiểu, bảo vệ nhiệt và chạy thử.
Hướng dẫn cài đặt biến tần Delixi cho quạt công nghiệp, quạt hút bụi: chọn công suất, ramp, chiều quay, tần số tối thiểu, bảo vệ nhiệt và chạy thử.
Quạt công nghiệp có quán tính lớn và đôi khi vẫn quay do luồng gió khi nhận lệnh. Cấu hình tăng giảm tốc, bắt tốc độ, giới hạn tần số và liên động damper phải dựa trên hành vi thực tế của hệ thống.
Biến tần Delixi phải được chọn và cấu hình theo đúng mã đầy đủ, điện áp nguồn, dòng định mức của động cơ và đặc tính tải. Nội dung dưới đây dùng cho bước khảo sát, lựa chọn và chuẩn bị chạy thử; tên nhóm tham số có thể khác giữa E100, E102, E180 hoặc phiên bản firmware. Khi thao tác tại tủ điện, cần cô lập nguồn, chờ DC bus xả theo tài liệu của thiết bị và xác nhận hết điện bằng dụng cụ đo phù hợp.
Dữ liệu cần khảo sát

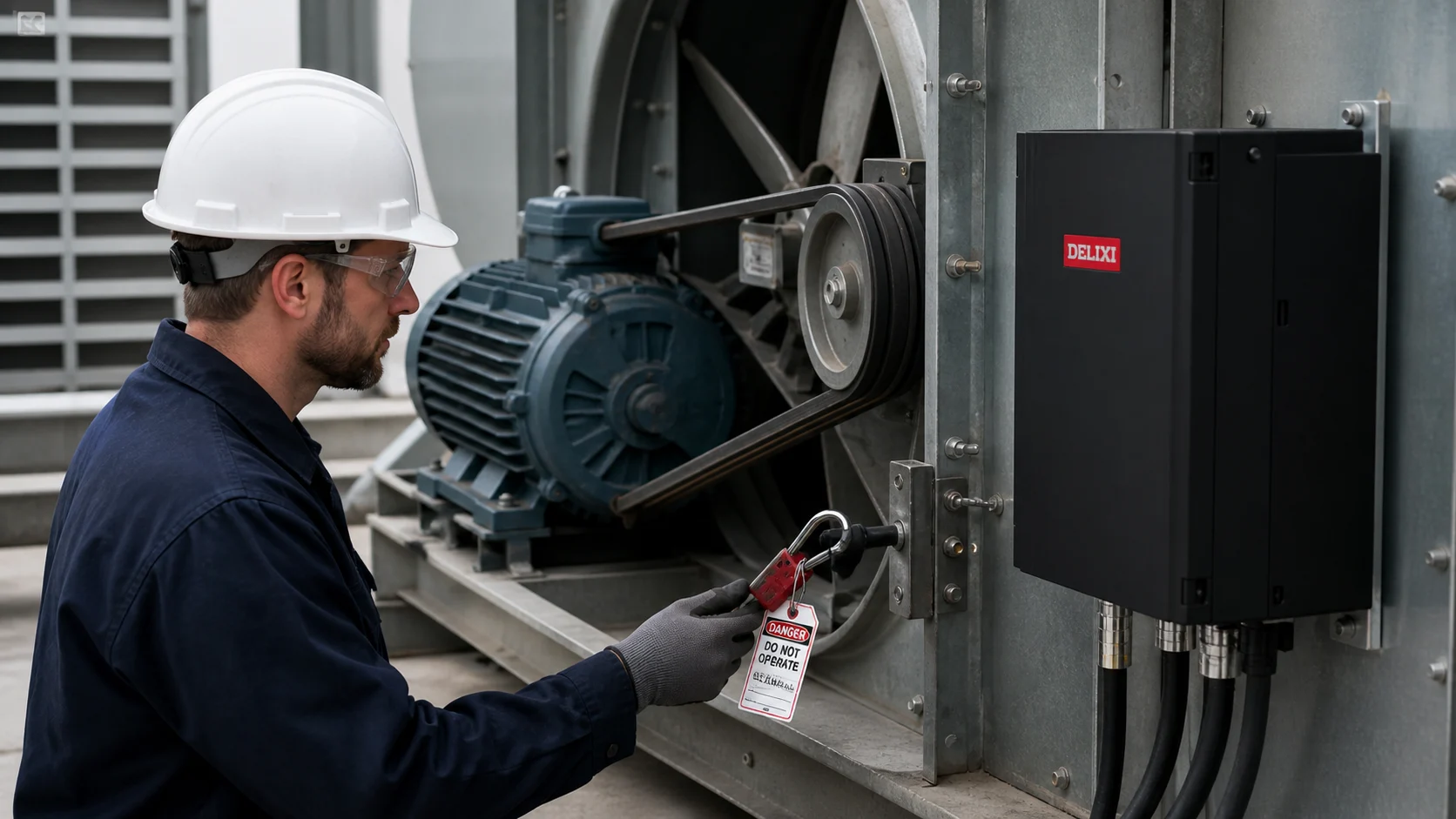

Ghi dòng motor, kiểu truyền động trực tiếp/dây đai, đường kính cánh, lưu lượng, áp suất, damper và chu kỳ chạy. Kiểm tra quạt có quay tự do khi dừng không.
Đánh giá bụi, nhiệt độ và vị trí tủ. Quạt hút bụi có thể đặt trong môi trường nhiều bụi nên lọc gió và bảo trì tủ ảnh hưởng trực tiếp tới tuổi thọ drive.

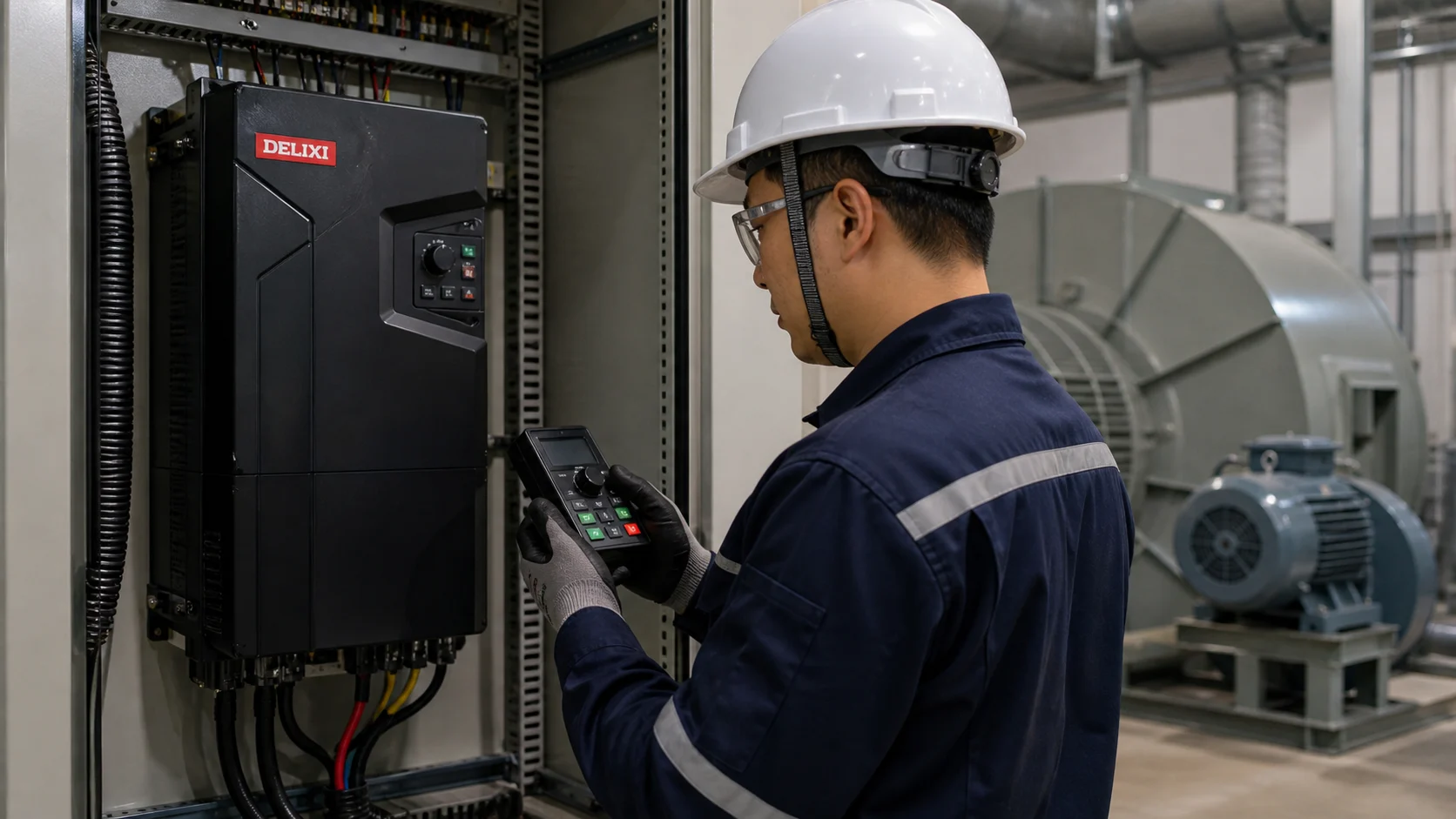

Ramp và chiều quay
Tăng tốc đủ dài để hạn chế dòng và ứng suất cơ; giảm tốc phải xét năng lượng quán tính. Nếu xuất hiện quá áp khi giảm tốc, không nên reset liên tục hoặc rút ngắn ramp.
Xác nhận chiều quay ở tốc độ thấp. Không dựa hoàn toàn vào cảm giác luồng gió vì damper và đường ống có thể làm nhận định sai.
Điều khiển lưu lượng
Có thể dùng tín hiệu analog, PID áp suất hoặc điều khiển từ PLC. Đặt tần số tối thiểu theo yêu cầu motor/quạt và tránh vùng cộng hưởng cơ nếu được xác định.
Giảm tốc độ quạt có thể tiết kiệm năng lượng, nhưng mức tiết kiệm thực tế phụ thuộc điểm làm việc và hệ thống; không đưa ra tỷ lệ cố định nếu chưa đo.
Liên động và bảo vệ
Tích hợp trạng thái damper, lọc bụi, chênh áp, nhiệt motor và permissive công nghệ. Khi drive fault, logic phải đưa hệ thống về trạng thái an toàn.

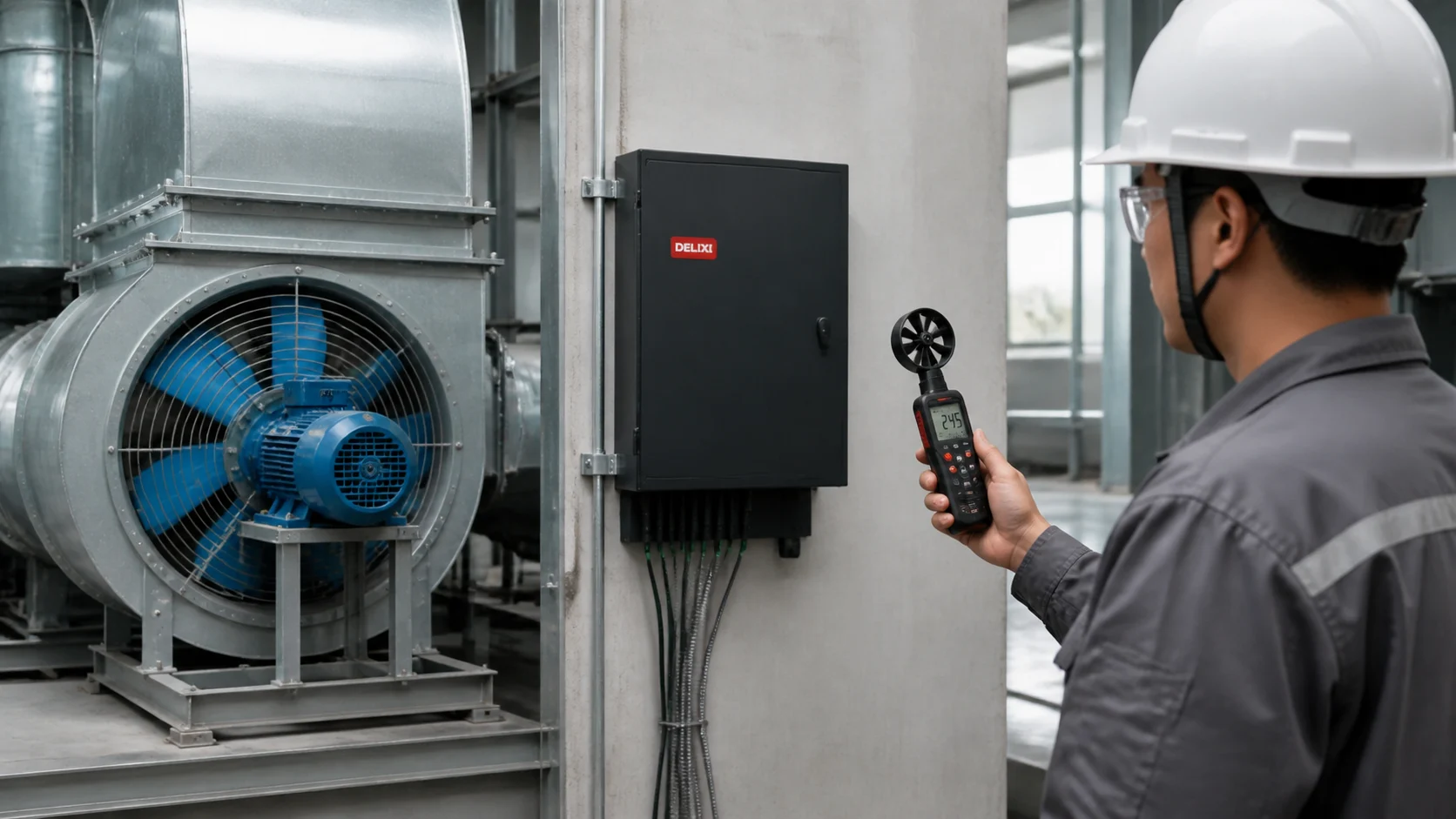

Chạy thử nhiều điểm tốc độ, ghi dòng/rung/áp suất và kiểm tra dây đai, ổ bi, cánh quạt.
Hồ sơ cài đặt và tiêu chí nghiệm thu
Một cấu hình tốt phải có khả năng kiểm tra lại. Hồ sơ tối thiểu nên gồm ảnh tem motor và biến tần, sơ đồ đấu dây sau thi công, danh sách tham số đã thay đổi, nguồn lệnh RUN, nguồn đặt tần số, giới hạn vận hành, kết quả đo dòng ở các chế độ và người thực hiện. Với tủ có PLC/HMI, cần lưu thêm phiên bản chương trình, địa chỉ truyền thông và bảng mapping I/O. Không dùng ảnh chụp màn hình không có tên máy hoặc ngày cập nhật vì khó xác định bản nào đang vận hành.
Tiêu chí nghiệm thu không chỉ là motor đã quay. Cần xác nhận đúng chiều, tăng giảm tốc êm, dòng không vượt điều kiện cho phép, tín hiệu bảo vệ tác động đúng, mất lệnh hoặc mất truyền thông đưa máy về trạng thái đã thiết kế, và hệ thống khởi động lại an toàn sau mất điện. Với bơm, quạt hay băng tải, phải ghi thêm đại lượng công nghệ như áp suất, lưu lượng, tốc độ hoặc thời gian chu kỳ. Dữ liệu này là đường cơ sở để phân biệt lỗi mới với đặc tính vốn có của máy.
Khi nào cần dừng thao tác và chuyển kỹ sư
Dừng cấp điện nếu có mùi khét, dấu cháy, cầu chì tác động, chạm đất, dòng mất cân bằng rõ, motor rung mạnh hoặc lỗi xuất hiện ngay khi RUN. Cũng nên chuyển kỹ sư khi không xác định được đúng model/manual, không có sơ đồ tủ, cần can thiệp DC bus/IGBT, phải thay đổi logic an toàn hoặc máy có tải nâng hạ. Việc thử sai liên tục có thể làm lỗi lan rộng và xóa dữ liệu cần cho chẩn đoán.
Checklist kỹ thuật trước khi chạy thử
- Xác nhận đúng thiết bị: chụp tem model Delixi, điện áp nguồn, công suất, dòng định mức và phiên bản tài liệu đang sử dụng.
- Kiểm tra phần lực: nguồn vào, tiếp địa, cáp U-V-W, cách đấu motor, thiết bị bảo vệ và khả năng thông gió của tủ.
- Kiểm tra phần điều khiển: nguồn lệnh RUN, nguồn đặt tần số, digital input, analog input, relay và truyền thông nếu có.
- Lưu cấu hình: ghi lại giá trị trước khi sửa; chỉ thay từng nhóm tham số và có bảng đối chiếu để hoàn nguyên.
- Chạy thử có kiểm soát: thử ở tốc độ thấp, quan sát chiều quay, dòng ba pha, tiếng ồn và nhiệt độ trước khi tăng tải.
Sai sót thường gặp cần tránh
Không chọn biến tần chỉ theo kW mà bỏ qua dòng motor và dạng tải; không dùng bảng tham số của một series Delixi cho series khác; không đóng cắt contactor đầu ra khi biến tần đang phát xung; không nối nguồn lưới vào U-V-W; không reset hàng loạt khi chưa sao lưu. Với tải có quán tính, tải nâng hạ hoặc yêu cầu dừng nhanh, cần đánh giá riêng giải pháp hãm và giới hạn vận hành thay vì rút ngắn thời gian giảm tốc tùy ý.
Nguồn tham khảo và liên kết liên quan
Để đối chiếu đúng model, xem danh mục biến tần Delixi, tài liệu thông số Delixi E102 và manual CDI-E E100/E102/E180. Nếu thiết bị đang báo lỗi hoặc không chạy ổn định, tham khảo bảng mã lỗi biến tần Delixi hoặc gửi thông tin cho dịch vụ sửa biến tần Delixi. Một số cấu hình thực tế có thể xem tại danh sách dự án điện – tự động hóa.
Câu hỏi thường gặp
Quạt đang quay tự do có thể RUN ngay không?
Cần đánh giá chức năng bắt tốc độ và điều kiện cơ khí; không cấp lệnh tùy ý khi chưa kiểm tra.
Giảm tốc càng nhanh càng tốt có đúng không?
Không. Quán tính quạt có thể đẩy năng lượng về DC bus và gây quá áp.
Tần số tối thiểu đặt bao nhiêu?
Phải theo motor, quạt, làm mát và yêu cầu công nghệ; không có một giá trị chung cho mọi hệ thống.
