Biến tần không lên nguồn: nguyên nhân và cách kiểm tra
Biến tần không lên nguồn do đâu? Hướng dẫn nhận biết, kiểm tra nguồn vào, cầu chì, DC bus và nguồn điều khiển an toàn trước khi yêu cầu sửa chữa.
Biến tần không lên nguồn do đâu? Hướng dẫn nhận biết, kiểm tra nguồn vào, cầu chì, DC bus và nguồn điều khiển an toàn trước khi yêu cầu sửa chữa.

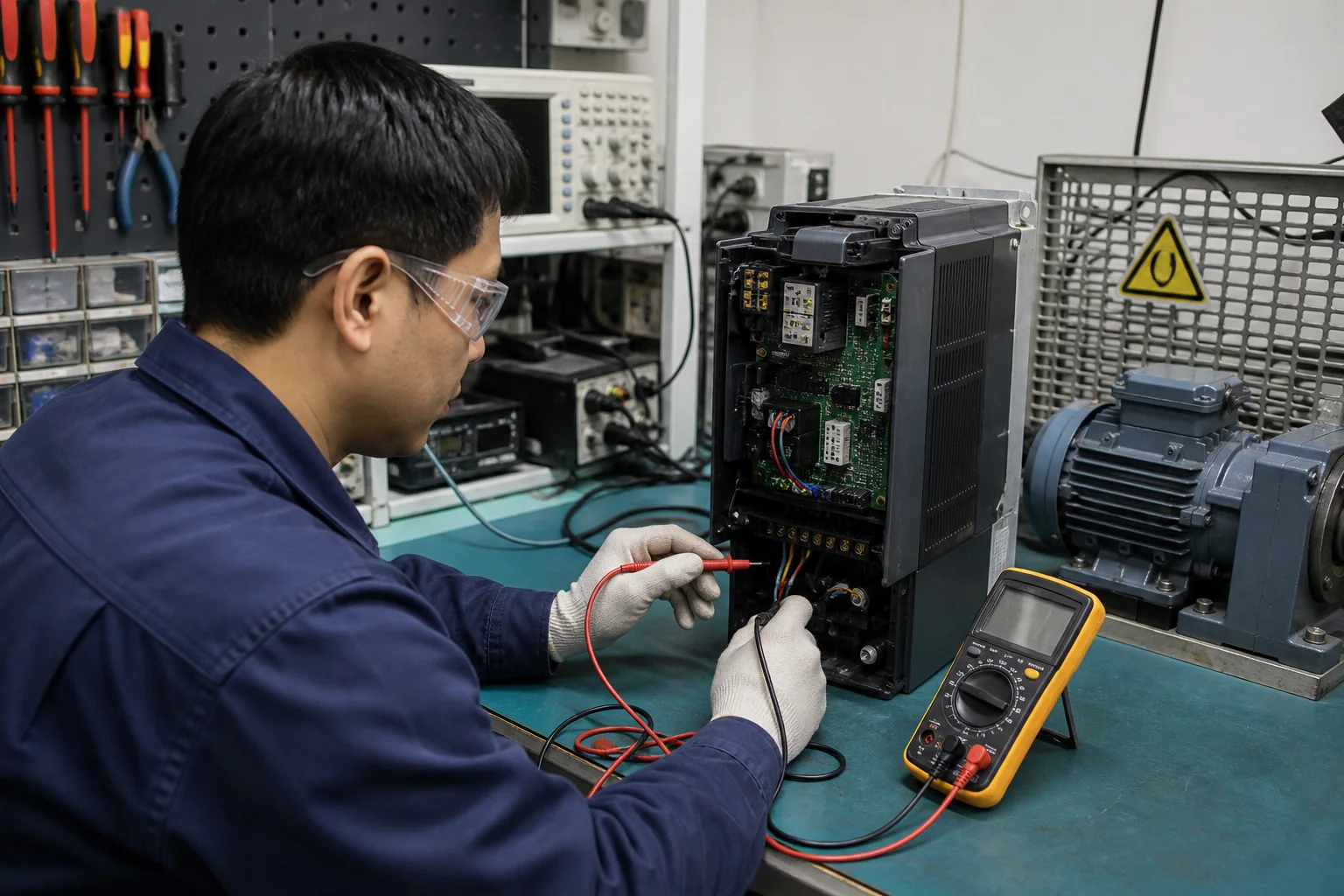

Biến tần tối màn hình, không sáng LED và không phản hồi phím bấm là hiện tượng có thể bắt nguồn từ nguồn cấp bên ngoài, mạch nạp, nguồn xung nội bộ hoặc bo điều khiển. Việc kết luận bo mạch hỏng chỉ từ biểu hiện bên ngoài thường thiếu cơ sở.
Bài viết tập trung vào phương pháp khoanh vùng dành cho môi trường công nghiệp. Các giá trị ngưỡng, tên tham số và điều kiện bảo vệ thay đổi theo hãng, series, điện áp và firmware; vì vậy kỹ thuật viên phải ưu tiên tài liệu chính thức của đúng model. Trước khi thao tác, cần đánh giá rủi ro điện, cơ khí và nguy cơ máy tự khởi động. Nhật ký đo phải ghi rõ dụng cụ, vị trí đo, trạng thái tải và thời gian để kết quả có thể đối chiếu ở lần kiểm tra tiếp theo.
Để chẩn đoán có căn cứ, người vận hành cần ghi lại model đầy đủ, điện áp, công suất, tải đang điều khiển, thời điểm phát sinh và lịch sử can thiệp. Không nên reset liên tục, thay đổi hàng loạt tham số hoặc đấu tắt bảo vệ khi chưa xác định nguyên nhân.
Dấu hiệu và dữ liệu cần ghi nhận
- Màn hình và đèn trạng thái tắt hoàn toàn dù hệ thống đã có lệnh cấp nguồn.
- Thiết bị đóng điện nhưng contactor đầu vào không giữ hoặc cầu chì bảo vệ tác động.
- Biến tần khởi động chập chờn, chỉ lên nguồn sau nhiều lần đóng cắt.
- Có điện áp đầu vào nhưng không có nguồn điều khiển, quạt và keypad đều không hoạt động.
Nguyên nhân cần khoanh vùng
Nguồn cấp và thiết bị bảo vệ

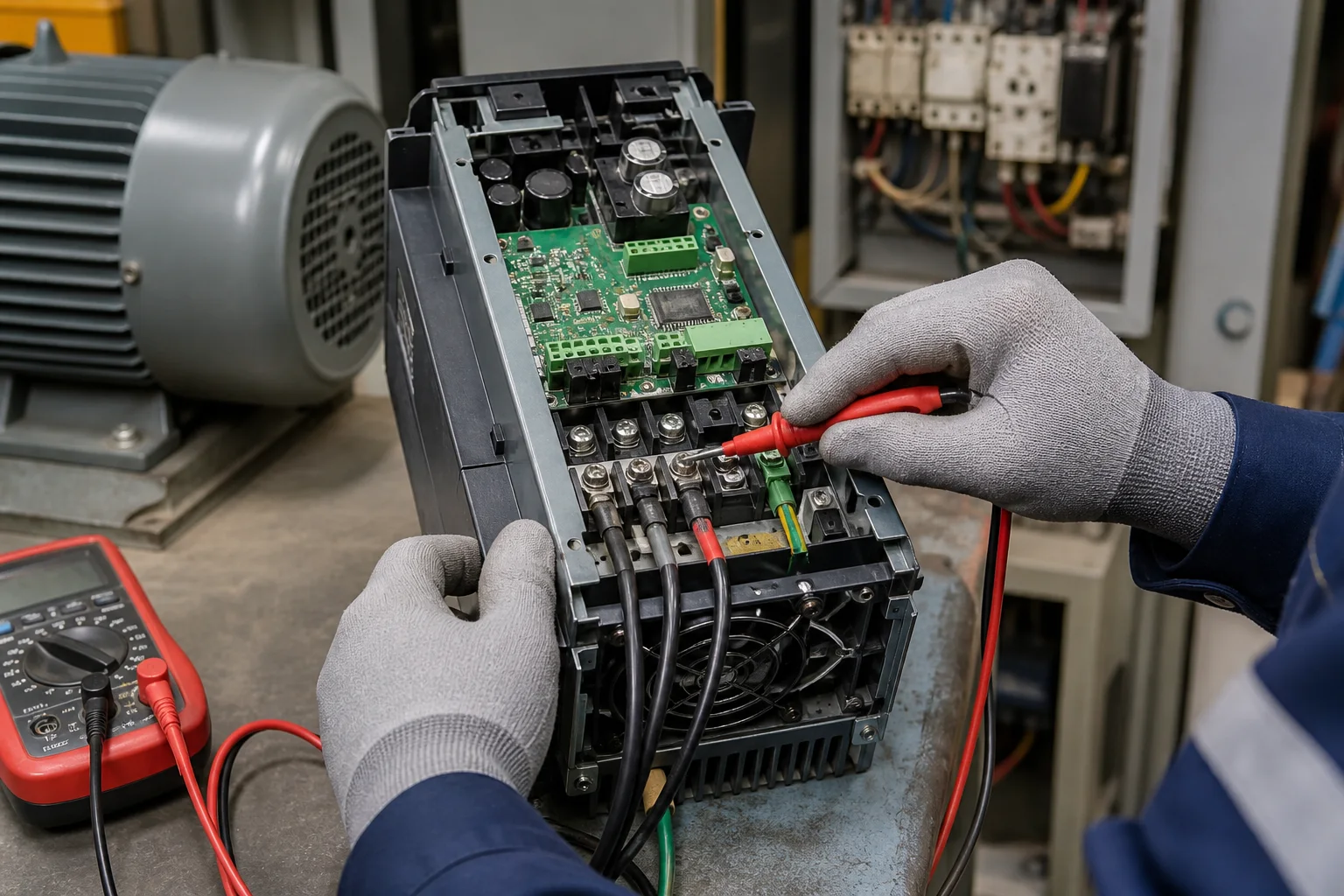

Mất pha, điện áp thấp, MCCB hỏng tiếp điểm, cầu chì đứt hoặc terminal lỏng có thể khiến thiết bị không nhận đủ nguồn. Phải đo tại đầu vào biến tần thay vì chỉ nhìn đèn báo của tủ. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Mạch nạp và DC bus

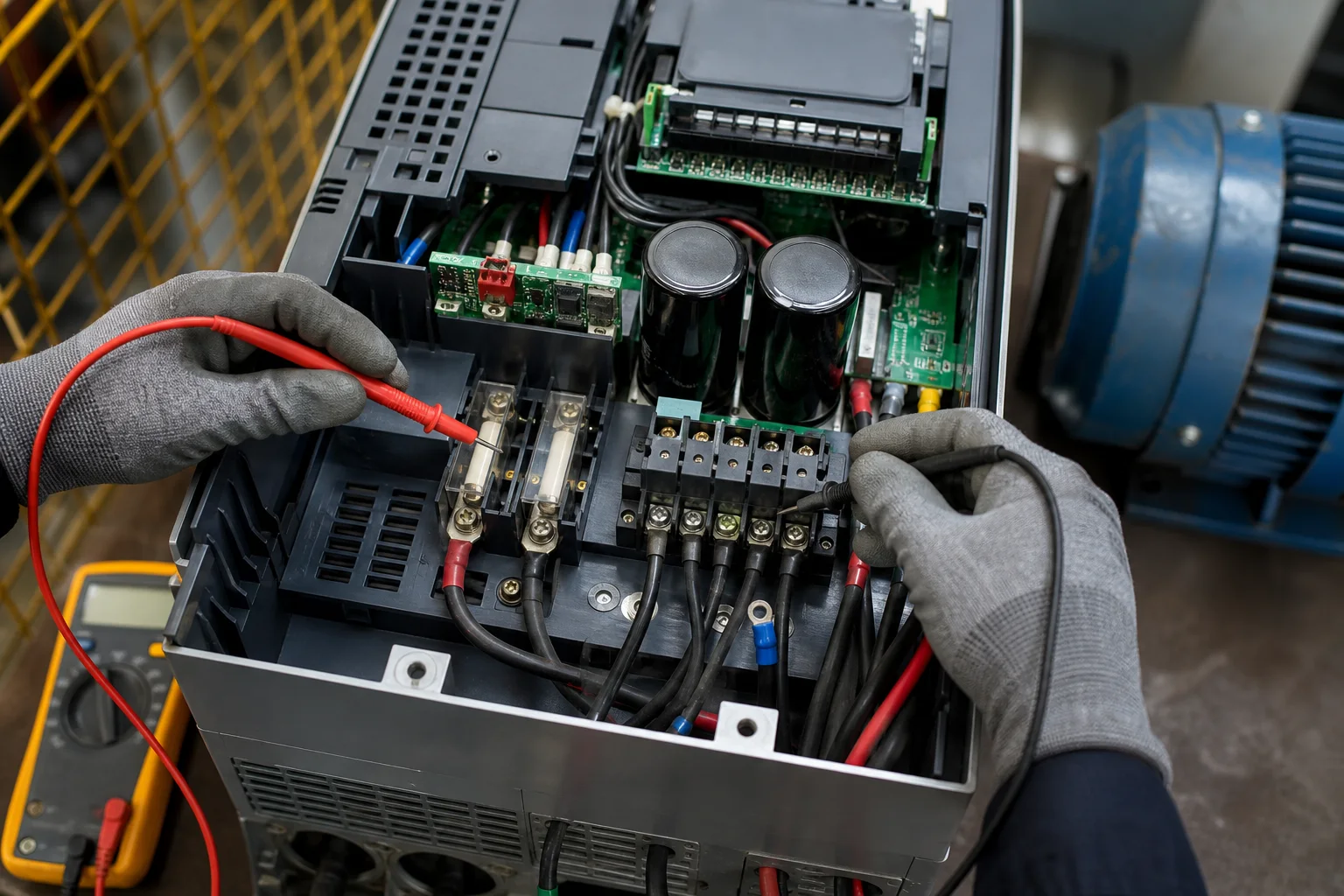

Điện trở nạp, contactor bypass, cầu diode hoặc tụ DC bus suy giảm có thể làm quá trình nạp thất bại. Đây là khu vực điện áp cao, chỉ người có chuyên môn và thiết bị đo phù hợp mới được kiểm tra. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Nguồn xung nội bộ
Nguồn xung tạo các mức điện áp thấp cho CPU, keypad và mạch driver. Tụ hóa lão hóa, linh kiện khởi động hoặc bán dẫn nguồn lỗi có thể làm máy tối hoàn toàn hoặc khởi động lặp lại. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Bo điều khiển và kết nối keypad
Cáp dẹt, đầu nối, keypad hoặc bo CPU bị ẩm, oxy hóa hay mất nguồn phụ cũng tạo hiện tượng giống hỏng nguồn chính. Việc tách từng khối giúp tránh thay nhầm bo. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Quy trình kiểm tra an toàn theo thứ tự
- Ghi nhận hiện trạng: chụp keypad, tem model, sơ đồ đấu dây và thông số motor; hỏi người vận hành về thời điểm lỗi.
- Kiểm tra bên ngoài: nguồn, MCCB, contactor, terminal, quạt tủ, cáp motor, tải cơ và tín hiệu điều khiển.
- Cô lập năng lượng: thực hiện lockout/tagout, chờ xả DC bus và xác nhận điện áp bằng thiết bị đo phù hợp.
- Đo kiểm theo nhánh: chỉ đo phần nguồn, công suất, điều khiển hoặc ngoại vi có liên quan đến dữ kiện đã thu thập.

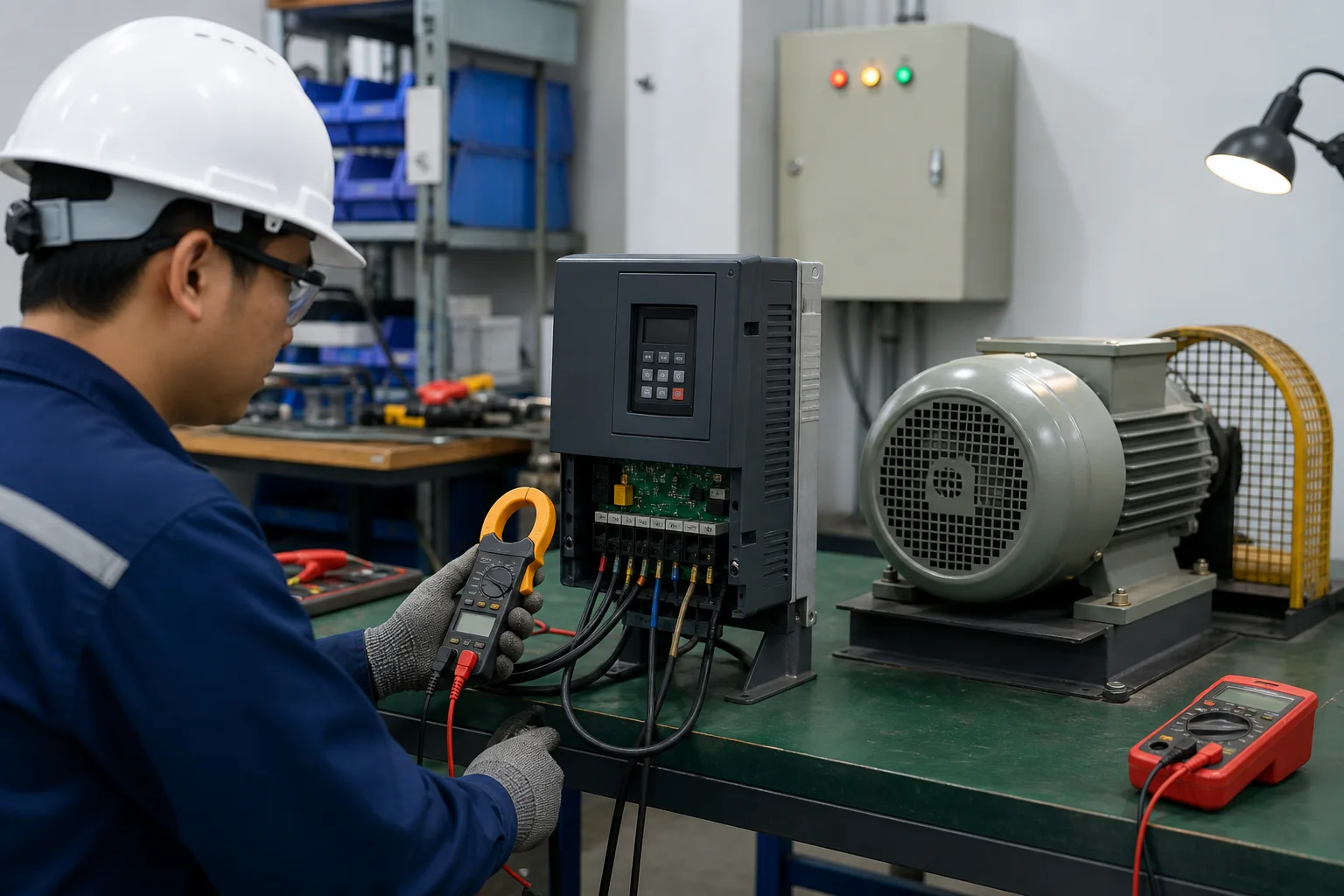

- Khôi phục có kiểm soát: xác nhận tham số, chạy thử không tải rồi có tải khi điều kiện cho phép; theo dõi dòng, điện áp và nhiệt độ.
Những việc không nên tự thực hiện
Không đo trực tiếp DC bus hoặc IGBT nếu không được đào tạo; không dùng đồng hồ sai cấp điện áp; không tháo bo khi tụ chưa xả; không thay cầu chì lớn hơn; không bypass STO, emergency stop hoặc relay bảo vệ. Với mùi khét, chạm đất, short circuit, cầu chì nổ hoặc lỗi lặp lại ngay khi cấp nguồn, nên dừng thiết bị và chuyển cho đơn vị kỹ thuật.
Quy trình hỗ trợ tại Hùng Vương Electric
Kỹ thuật viên tiếp nhận model, ảnh tem, mã lỗi và tải; kiểm tra ngoại vi trước khi kết luận phần cứng; thống nhất phạm vi xử lý; sửa chữa hoặc đề xuất thay thế; cài đặt và chạy thử theo điều kiện thực tế. Kết quả phụ thuộc tình trạng từng thiết bị, vì vậy không cam kết nguyên nhân hoặc chi phí chỉ dựa trên mã lỗi.
Cách hạn chế lỗi tái diễn
Duy trì nhiệt độ và độ sạch của tủ, kiểm tra quạt và lọc gió, siết terminal đúng lực, lưu backup tham số, theo dõi fault history và không vận hành kéo dài sát giới hạn dòng. Khi thay motor, hộp số hoặc thay đổi chu kỳ máy, cần đánh giá lại ramp, overload và phương pháp điều khiển.
Câu hỏi thường gặp
Có thể reset biến tần rồi tiếp tục chạy không?
Chỉ nên reset sau khi đã ghi mã lỗi và loại trừ nguy cơ rõ ràng. Nếu lỗi liên quan ngắn mạch, chạm đất, quá nhiệt hoặc xuất hiện ngay khi cấp nguồn, không nên reset lặp lại.
Cần gửi thông tin gì để được hỗ trợ?
Gửi ảnh tem model, keypad/mã lỗi, công suất motor, điện áp, tải ứng dụng, thời điểm lỗi và thay đổi gần nhất của hệ thống. Video ngắn về trình tự máy cũng hữu ích.
Có thể kết luận hỏng biến tần chỉ từ mã lỗi không?
Không. Mã lỗi mô tả điều kiện bảo vệ, còn nguyên nhân có thể nằm ở nguồn, motor, cáp, tải cơ, tham số, điều khiển hoặc phần cứng drive.
