Biến tần Delixi báo lỗi quá dòng: cách kiểm tra
Biến tần Delixi báo lỗi quá dòng khi tăng tốc, giảm tốc hoặc chạy ổn định. Xem cách kiểm tra tải, motor, dây dẫn và drive an toàn, đúng trình tự.
Biến tần Delixi báo lỗi quá dòng khi tăng tốc, giảm tốc hoặc chạy ổn định. Xem cách kiểm tra tải, motor, dây dẫn và drive an toàn, đúng trình tự.
Quá dòng là nhóm bảo vệ xuất hiện khi dòng đầu ra vượt mức mà drive cho phép trong một điều kiện vận hành nhất định. Với Delixi CDI-E102, tài liệu dòng E ghi nhận riêng quá dòng ở tốc độ ổn định, khi tăng tốc và khi giảm tốc. Việc tách đúng thời điểm phát sinh quan trọng hơn việc chỉ ghi chung là “lỗi OC”.
Bài viết dành cho đội bảo trì, kỹ sư điện và người phụ trách máy tại nhà máy. Mục tiêu là xây dựng trình tự kiểm tra có dữ liệu, không thay thế manual, đánh giá an toàn hoặc chẩn đoán trực tiếp. Delixi có nhiều series, cấp điện áp, công suất và phiên bản tài liệu; tên hiển thị hoặc điều kiện bảo vệ có thể khác. Trước khi thao tác phải đọc đủ mã model, ngắt nguồn, thực hiện lockout/tagout và xác nhận DC bus đã về mức an toàn theo tài liệu của thiết bị.
Lỗi quá dòng trên biến tần Delixi là gì?
Keypad chỉ cho biết drive đã nhận thấy một điều kiện nằm ngoài giới hạn bảo vệ. Nó chưa chứng minh nguyên nhân nằm trong biến tần. Nguồn cấp, motor, cáp, tải cơ, contactor, môi trường tủ và cấu hình điều khiển đều có thể tạo ra biểu hiện tương tự. Vì vậy, bước đầu tiên là ghi lại mã đang hiển thị, ba bản ghi fault gần nhất nếu có, tần số, dòng, điện áp bus, trạng thái I/O và hành động của máy ngay trước khi dừng.
Khi nào cần dừng máy và yêu cầu hỗ trợ?
Dừng cấp nguồn nếu có mùi khét, tiếng nổ, dấu cháy, cầu chì hoặc MCCB tác động, motor/cáp chạm đất, terminal đổi màu, quạt không chạy hoặc lỗi lặp lại ngay khi cấp nguồn. Không reset nhiều lần để “thử vận may”, không tăng giới hạn bảo vệ và không bypass liên động. Các phép đo trong phần công suất chỉ dành cho người có chuyên môn, dụng cụ đúng cấp điện áp và quy trình xả điện đã được xác nhận.
Các tình huống thường gặp
Quá dòng ngay khi nhận RUN
Ưu tiên kiểm tra motor, cáp U–V–W, đấu nối, chạm đất, tải bị khóa và khả năng sai lệch của mạch đo dòng. Không thử chạy lặp lại nếu MCCB tác động, có mùi khét hoặc dòng tăng tức thời.
Quá dòng trong tăng tốc
Ramp quá ngắn, quán tính lớn, moment khởi động cao, nhập sai thông số motor hoặc chọn drive thiếu dòng đều có thể làm bảo vệ tác động. Cần xem dòng thực và trạng thái cơ khí trước khi thay đổi giới hạn.
Quá dòng khi chạy ổn định
Tải tăng đột ngột, ổ bi bó, bơm kẹt, băng tải dồn liệu, mất cân bằng pha đầu ra hoặc nhiệt độ tầng công suất cao là các nhánh kiểm tra chính.
Quá dòng trong giảm tốc
Tải kéo, thay đổi chiều hoặc chuyển trạng thái không phù hợp có thể làm dòng tăng trong giai đoạn giảm tốc. Phải đánh giá cả logic điều khiển và cơ cấu hãm.
Checklist kiểm tra tại hiện trường
- Chụp màn hình lỗi và đọc đầy đủ model trên tem, không suy đoán mã từ series khác.

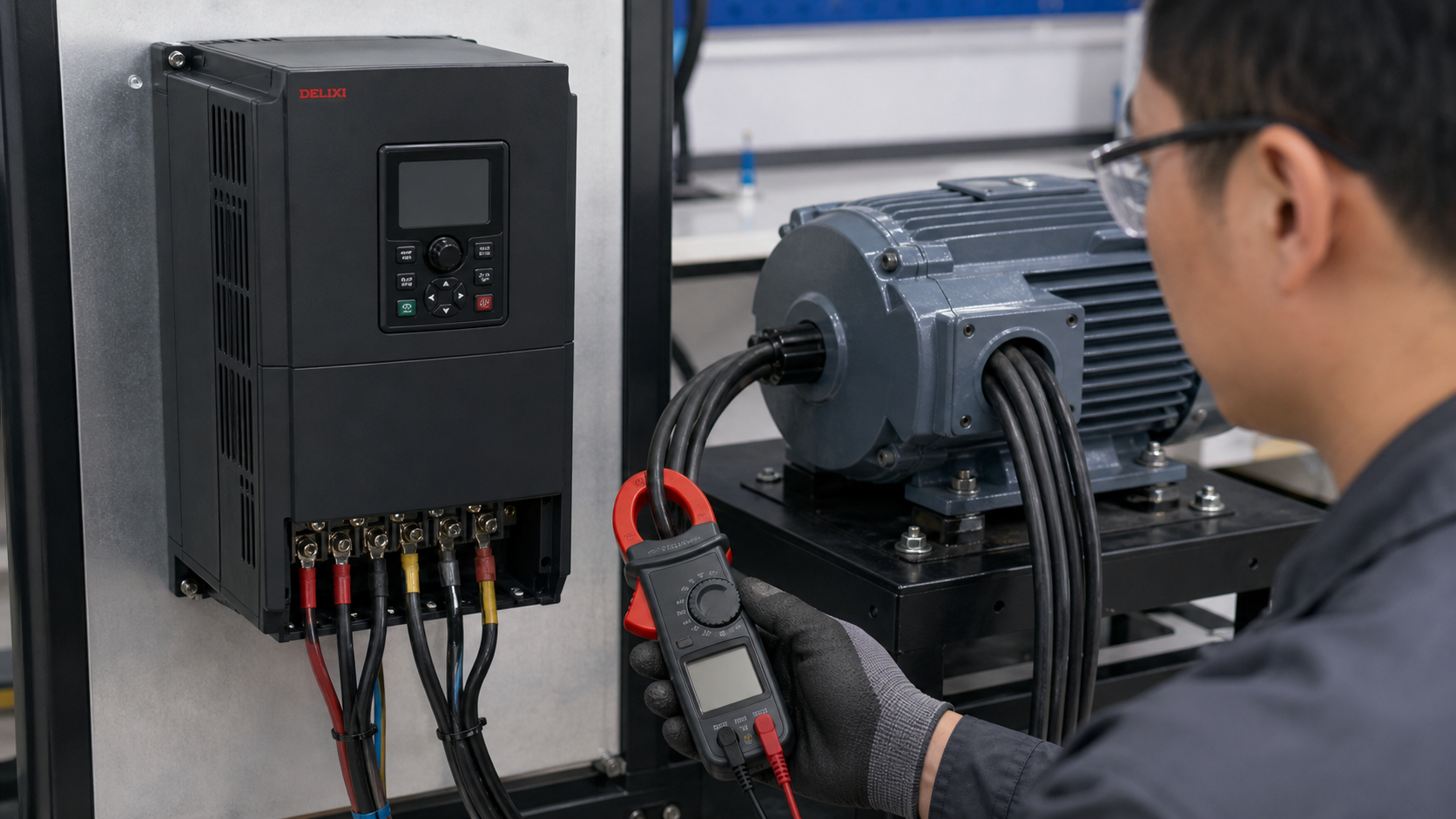

- Ghi tần số, dòng, điện áp DC bus và trạng thái terminal tại thời điểm lỗi nếu màn hình giám sát cho phép.

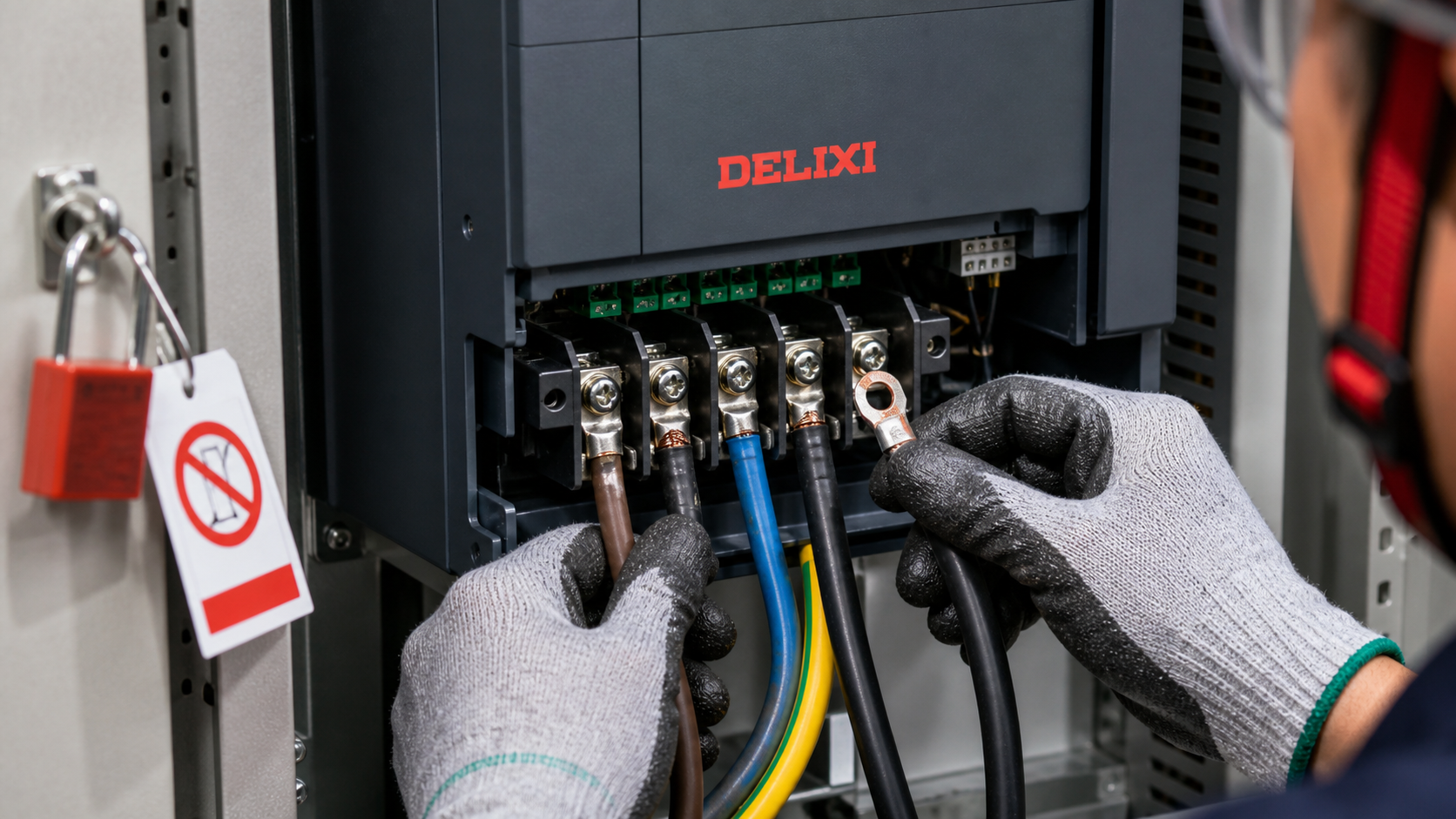

- Tách motor đúng quy trình rồi kiểm tra cách điện motor và cáp bằng phương pháp phù hợp; tuyệt đối không đo megohm khi còn nối với drive.

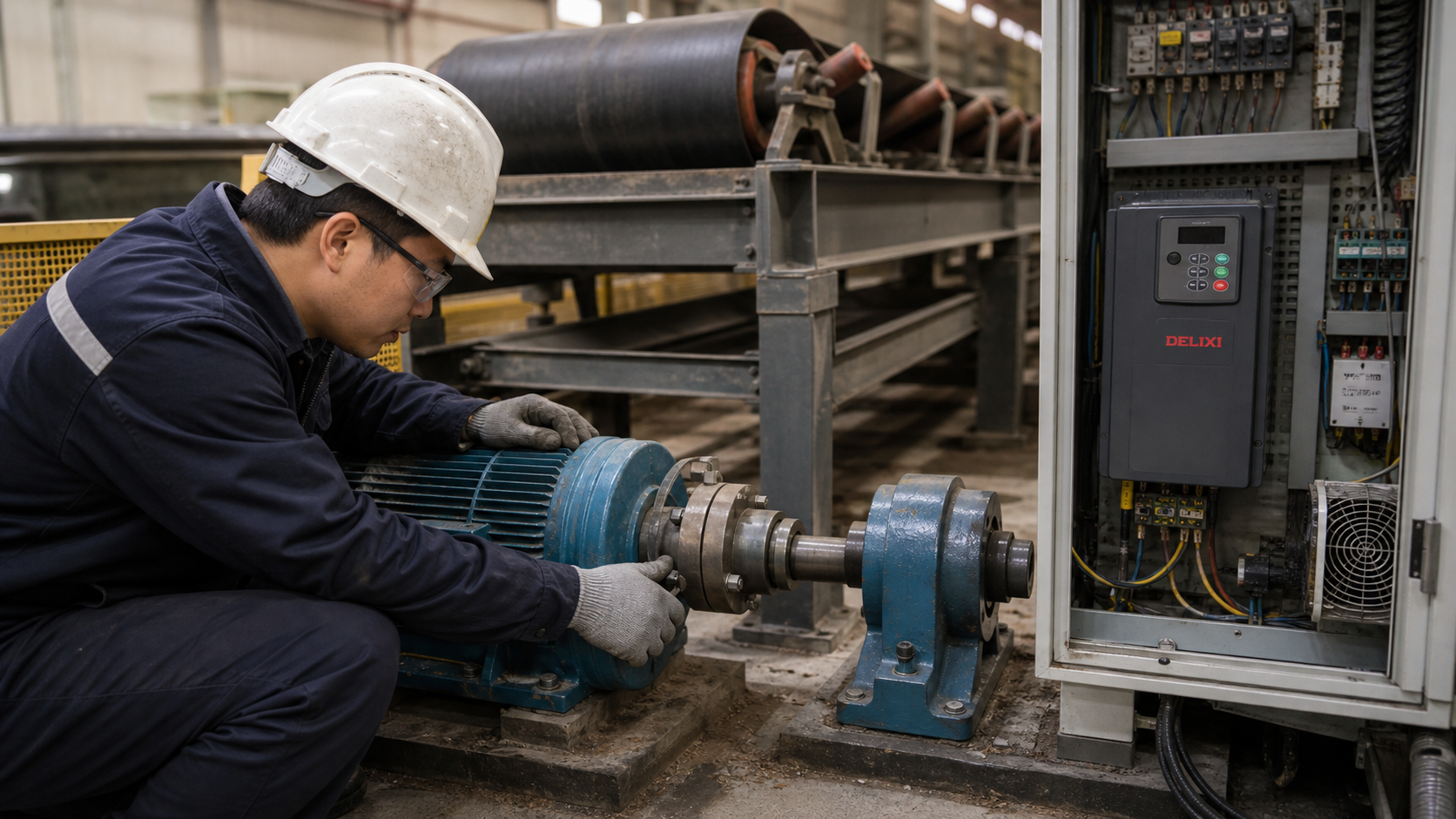

- Kiểm tra quay trơn, phanh, khớp nối, hộp số và tải sản xuất trước khi tăng thời gian ramp.
- Đối chiếu dòng định mức motor, cách đấu sao/tam giác và khả năng quá tải của model CDI-E102 đang dùng.
Mỗi lần thay đổi chỉ nên tác động một biến số và phải lưu giá trị cũ. Nếu thay đổi ramp, nguồn lệnh, giới hạn tốc độ hoặc thông số motor, kỹ thuật viên cần ghi thời điểm và kết quả. Cách làm này giúp quay về cấu hình trước đó khi giả thuyết không đúng, đồng thời tránh tạo thêm lỗi mới trong quá trình khắc phục.
Quy trình xử lý tại Hùng Vương Electric
- Tiếp nhận dữ liệu: model đầy đủ, ảnh tem, ảnh keypad, sơ đồ, motor, tải, thời điểm fault và thay đổi gần nhất.
- Khoanh vùng ngoại vi: đo nguồn, kiểm tra motor, dây dẫn, tải cơ, làm mát và tín hiệu điều khiển trước khi kết luận phần cứng.
- Kiểm tra drive: đánh giá nguồn nội bộ, mạch đo, driver và tầng công suất trong điều kiện an toàn khi dữ liệu chỉ về thiết bị.
- Thống nhất phương án: báo rõ hạng mục sửa, linh kiện hoặc lựa chọn thay thế; không cam kết nguyên nhân chỉ qua một mã lỗi.

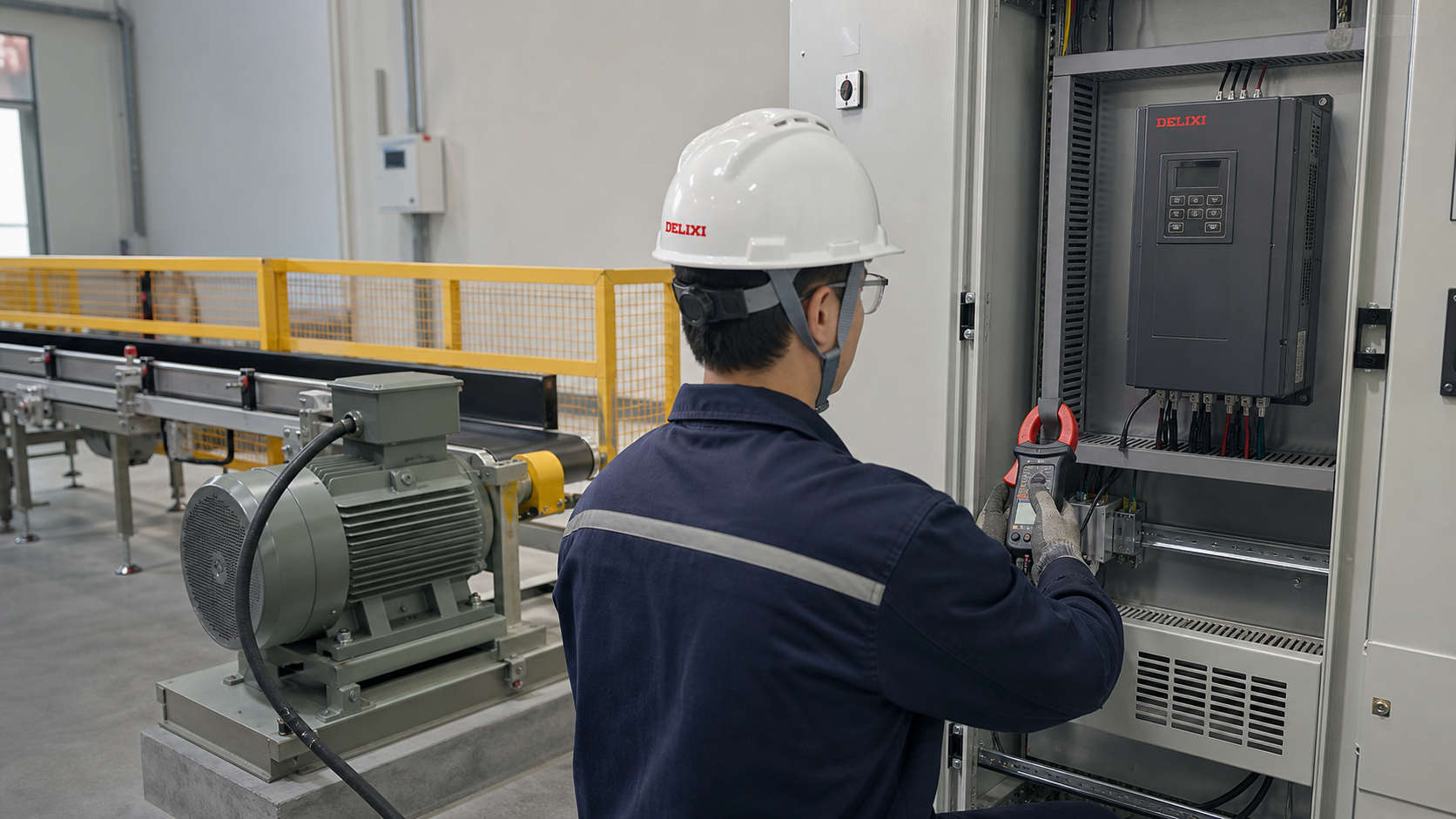

- Chạy thử và bàn giao: tải tham số có kiểm soát, theo dõi dòng, nhiệt, ramp và chu trình máy đại diện trước khi vận hành bình thường.
Thiết bị và dòng sản phẩm được hỗ trợ
Hùng Vương Electric hỗ trợ kiểm tra biến tần Delixi theo đúng model, trong đó có CDI-E102 và các dòng Delixi khác đang sử dụng tại nhà máy. Phạm vi xử lý phụ thuộc tài liệu, công suất, điện áp, tình trạng bo mạch và khả năng thử tải. Xem danh mục biến tần Delixi, dịch vụ sửa biến tần Delixi và thư viện tài liệu kỹ thuật trước khi gửi yêu cầu.
Lợi ích của phương pháp kiểm tra theo dữ liệu
Khoanh vùng theo thời điểm giúp tránh hai sai lầm phổ biến: thay drive khi lỗi nằm ở motor hoặc cơ khí, và tăng tham số bảo vệ để che một tải đang kẹt. Dữ liệu có cấu trúc cũng rút ngắn thời gian hỗ trợ từ xa.
Với hệ thống đang sản xuất, lợi ích quan trọng nhất là giảm thời gian dừng máy nhưng vẫn giữ được biên an toàn. Báo cáo có model, số đo, ảnh và kết quả từng bước còn giúp nhà máy xây dựng lịch sử thiết bị, chuẩn bị phụ tùng, lên kế hoạch bảo trì và đánh giá lại thiết kế khi lỗi tái diễn.
Câu hỏi thường gặp
Có thể reset rồi tiếp tục chạy không?
Chỉ reset sau khi đã ghi lại fault và loại trừ nguy cơ ngắn mạch, chạm đất, quá nhiệt hoặc hư hỏng công suất. Nếu lỗi lặp lại ngay, hãy dừng máy để tránh làm hư hỏng lan rộng.
Có dùng mã lỗi của dòng Delixi khác được không?
Không nên. Hãy đối chiếu manual đúng series, cấp điện áp và phiên bản. Bài viết này chỉ mô tả phương pháp khoanh vùng, không thay thế bảng mã chính thức.
Cần gửi gì để kỹ thuật hỗ trợ nhanh?
Gửi ảnh tem model, màn hình lỗi, motor, tủ điện, sơ đồ đấu, công suất tải, thời điểm lỗi và video ngắn về chu trình máy. Nếu đã đo, ghi rõ vị trí, dụng cụ và trạng thái tải.
