Bảng mã lỗi biến tần Siemens: cách tra và xử lý
Bảng mã lỗi biến tần Siemens giúp nhận diện nhóm lỗi nguồn, dòng, nhiệt và truyền thông. Xem cách tra đúng dòng SINAMICS, lưu lịch sử và khoanh vùng an toàn.
Bảng mã lỗi biến tần Siemens giúp nhận diện nhóm lỗi nguồn, dòng, nhiệt và truyền thông. Xem cách tra đúng dòng SINAMICS, lưu lịch sử và khoanh vùng an toàn.
Mã lỗi Siemens phải được đọc theo đúng dòng SINAMICS, phiên bản control unit, power module và firmware. Cùng một hiện tượng vận hành có thể được biểu diễn khác nhau giữa các cấu hình, vì vậy kỹ thuật viên cần chụp màn hình, ghi trạng thái và xác nhận model trước khi tra manual.
Bài viết tập trung vào phương pháp khoanh vùng dành cho môi trường công nghiệp. Các giá trị ngưỡng, tên tham số và điều kiện bảo vệ thay đổi theo hãng, series, điện áp và firmware; vì vậy kỹ thuật viên phải ưu tiên tài liệu chính thức của đúng model. Trước khi thao tác, cần đánh giá rủi ro điện, cơ khí và nguy cơ máy tự khởi động. Nhật ký đo phải ghi rõ dụng cụ, vị trí đo, trạng thái tải và thời gian để kết quả có thể đối chiếu ở lần kiểm tra tiếp theo.
Để chẩn đoán có căn cứ, người vận hành cần ghi lại model đầy đủ, điện áp, công suất, tải đang điều khiển, thời điểm phát sinh và lịch sử can thiệp. Không nên reset liên tục, thay đổi hàng loạt tham số hoặc đấu tắt bảo vệ khi chưa xác định nguyên nhân.
Dấu hiệu và dữ liệu cần ghi nhận
- Drive dừng và hiển thị fault hoặc alarm trên BOP/IOP/HMI.
- Lỗi chỉ xuất hiện khi tăng tốc, giảm tốc, mang tải hoặc khi PLC trao đổi dữ liệu.
- Lịch sử fault cho thấy lỗi lặp lại theo một điều kiện vận hành cụ thể.
- Sau khi thay control unit hoặc nạp tham số, mã cảnh báo mới xuất hiện.
Nguyên nhân cần khoanh vùng
Nguồn, DC bus và tầng công suất
Nhóm quá áp, thấp áp, quá dòng hoặc mất pha cần được đối chiếu với điện áp nguồn, tải cơ, ramp và dữ liệu DC bus. Không kết luận hỏng module chỉ dựa vào tên mã. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Motor, encoder và autotune
Sai dữ liệu nameplate, encoder, cáp motor hoặc nhận dạng motor có thể kích hoạt bảo vệ. Cần xác nhận cấu hình drive-object và motor thực tế. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Nhiệt độ và làm mát
Quạt, heatsink, nhiệt tủ và chu kỳ tải quyết định nhiệt bán dẫn. Ghi nhiệt độ, dòng và thời gian từ lúc chạy đến khi lỗi giúp khoanh vùng. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
PROFINET, PROFIBUS và điều khiển
Mất telegram, sai địa chỉ, cấu hình PLC hoặc timeout có thể làm drive dừng. Phải kiểm tra cả vật lý mạng và cấu hình điều khiển. Khi kiểm tra cần so sánh với sơ đồ, manual đúng model và điều kiện vận hành thực tế thay vì suy đoán từ một biểu hiện đơn lẻ.
Quy trình kiểm tra an toàn theo thứ tự
- Ghi nhận hiện trạng: chụp keypad, tem model, sơ đồ đấu dây và thông số motor; hỏi người vận hành về thời điểm lỗi.
- Kiểm tra bên ngoài: nguồn, MCCB, contactor, terminal, quạt tủ, cáp motor, tải cơ và tín hiệu điều khiển.

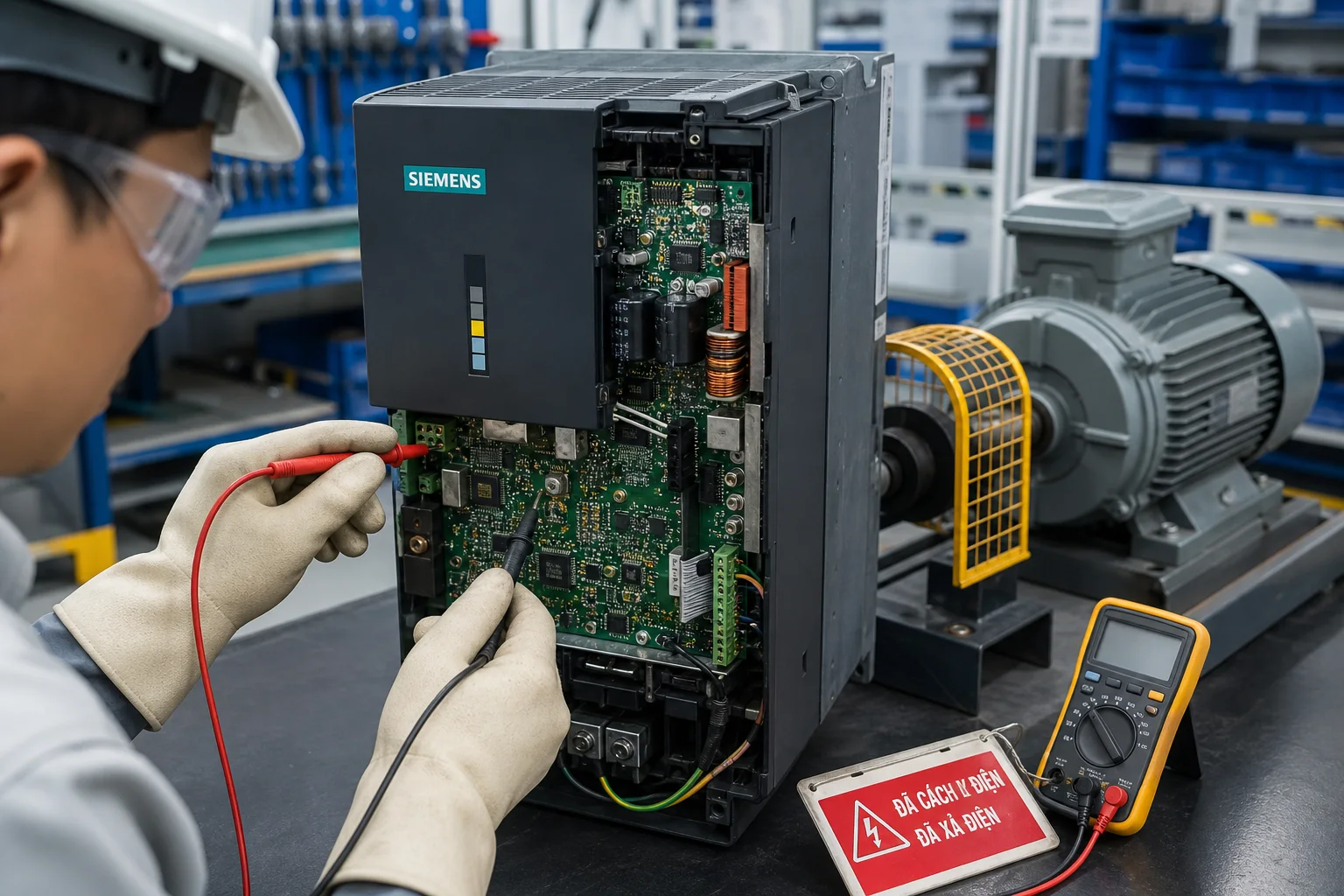

- Cô lập năng lượng: thực hiện lockout/tagout, chờ xả DC bus và xác nhận điện áp bằng thiết bị đo phù hợp.
- Đo kiểm theo nhánh: chỉ đo phần nguồn, công suất, điều khiển hoặc ngoại vi có liên quan đến dữ kiện đã thu thập.
- Khôi phục có kiểm soát: xác nhận tham số, chạy thử không tải rồi có tải khi điều kiện cho phép; theo dõi dòng, điện áp và nhiệt độ.
Những việc không nên tự thực hiện
Không đo trực tiếp DC bus hoặc IGBT nếu không được đào tạo; không dùng đồng hồ sai cấp điện áp; không tháo bo khi tụ chưa xả; không thay cầu chì lớn hơn; không bypass STO, emergency stop hoặc relay bảo vệ. Với mùi khét, chạm đất, short circuit, cầu chì nổ hoặc lỗi lặp lại ngay khi cấp nguồn, nên dừng thiết bị và chuyển cho đơn vị kỹ thuật.
Quy trình hỗ trợ tại Hùng Vương Electric
Kỹ thuật viên tiếp nhận model, ảnh tem, mã lỗi và tải; kiểm tra ngoại vi trước khi kết luận phần cứng; thống nhất phạm vi xử lý; sửa chữa hoặc đề xuất thay thế; cài đặt và chạy thử theo điều kiện thực tế. Kết quả phụ thuộc tình trạng từng thiết bị, vì vậy không cam kết nguyên nhân hoặc chi phí chỉ dựa trên mã lỗi.
Cách hạn chế lỗi tái diễn
Duy trì nhiệt độ và độ sạch của tủ, kiểm tra quạt và lọc gió, siết terminal đúng lực, lưu backup tham số, theo dõi fault history và không vận hành kéo dài sát giới hạn dòng. Khi thay motor, hộp số hoặc thay đổi chu kỳ máy, cần đánh giá lại ramp, overload và phương pháp điều khiển.
Câu hỏi thường gặp
Có thể reset biến tần rồi tiếp tục chạy không?
Chỉ nên reset sau khi đã ghi mã lỗi và loại trừ nguy cơ rõ ràng. Nếu lỗi liên quan ngắn mạch, chạm đất, quá nhiệt hoặc xuất hiện ngay khi cấp nguồn, không nên reset lặp lại.
Cần gửi thông tin gì để được hỗ trợ?
Gửi ảnh tem model, keypad/mã lỗi, công suất motor, điện áp, tải ứng dụng, thời điểm lỗi và thay đổi gần nhất của hệ thống. Video ngắn về trình tự máy cũng hữu ích.
Có thể kết luận hỏng biến tần chỉ từ mã lỗi không?
Không. Mã lỗi mô tả điều kiện bảo vệ, còn nguyên nhân có thể nằm ở nguồn, motor, cáp, tải cơ, tham số, điều khiển hoặc phần cứng drive.
