Biến tần Delixi loại E102 là loại biến tần điều khiển vector vòng mở được tối ưu hóa, điều khiển V / F, hiệu suất ổn định, chức năng được tối ưu hóa, giữ lại cấu hình phổ biến của người dùng và tiết kiệm chi phí hơn.

ĐẶC ĐIỂM KỸ THUẬT

Kích thước biến tần Delixi CDI-E102 nhỏ và hoạt động dễ dàng; Nhúng với DC phanh chức năng và có thể có tùy chọn bên ngoài phanh đơn vị; Độ chính xác của vị trí dừng.

Bàn phím riêng biệt hỗ trợ phích cắm nóng và có thể được kéo ra tới khoảng cách tối đa là 50m; một bàn phím sao chép với điều khiển tham số là tùy chọn.

Giao diện truyền thông RS485 mở rộng cho phép truyền thông chuẩn MODBUS-RTU và có thể tương thích với nhiều loại máy chủ khác nhau.

Tuổi thọ dài với quạt điều khiển; Chức năng AVR (Automatic Voltage Regulation) đảm bảo mômen đầu ra lớn trong trường hợp điện áp đầu vào thấp.

Nhiều chức năng bảo vệ để đảm bảo vận hành an toàn và đáng tin cậy của động cơ biến tần Delixi CDI-E102

Tất cả các sản phẩm tiêu chuẩn đã được xử lý bằng lớp phủ phù hợp.

Air-duct bị cô lập bởi kính chắn gió để đảm bảo tản nhiệt tốt và do đó cải thiện đáng kể thích nghi với môi trường.

Chủ yếu sử dụng cho hệ thống điện năng thấp sử dụng trong ngành công nghiệp sản xuất, chế tạo như:

Máy Cắt, Máy Cắt Khuôn, Khung Dệt, Máy Làm Kính, Máy Khắc, Máy Dệt, Máy Làm Thủy Tinh, Máy Nhuộm, Máy Cuốn Sách, Dây Chuyền Sản Xuất Tự Động Và Máy Thực Phẩm…

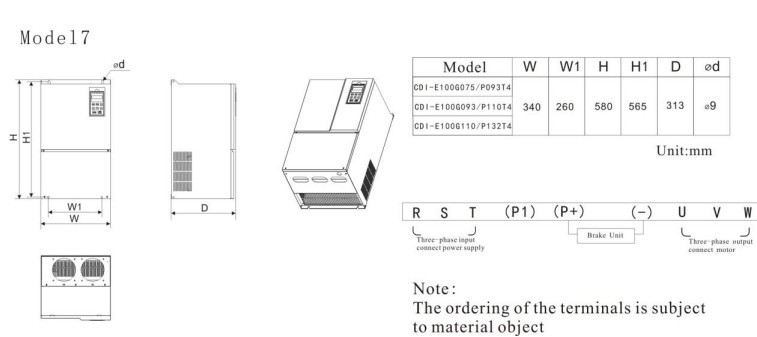

KÍCH THƯỚC CHUẨN

SƠ ĐỒ ĐẤU DÂY

Sơ đồ điều khiển và động lực Biến Tần Delixi E102

THÔNG SỐ CƠ BẢN BIẾN TẦN DELIXI

Cài Đặt Thông số cơ bản:

• 0.19 = 19             Reset về mặc định nhà máy
• 0.02 = 0              Chức năng V/f
• 0.03 = 1              Chọn RUN/STOP từ terminal; P0.0.03 = 0: Keypad (RUN / STOP)
• 0.04 = 03              Chọn nguồn đặt tốc độ bằng biến trở ngoài kênh VF1; P0.0.04 = 00:
                                         Bằng bàn phím(△/▽); P0.0.04 = 02: Bằng biến trở trên bàn phím
• 0.06 = 00              Thay đổi chiều quay, P0.0.06 = 0 quay thuận, P0.0.06 = 01 quay nghịch
• 0.07 = 50.00 Hz Tần số Max, phải đặt lớn hơn hoặc bằng tần số định mức của motor.
• 0.08 = 50.00 Hz Tần số chặn trên.
• 0.11 = … Giây Thời gian tăng tốc (thời gian từ 0Hz đến tần số max).
• 0.12 = … Giây Thời gian giảm tốc (thắng động năng từ tần số max về 0Hz).
• 0.01 = 1              Chức năng DI2: Chạy thuận
• 0.02 = 2              Chức năng DI3: Chạy nghịch

Cài Đặt Thông Số Motor (xem trên nhãn motor):

• 0.14 = … KW  Công suất định mức của motor.
• 0.15 = … Hz  Tần số định mức của motor.
• 0.16 = … V              Điện áp định mức của motor.
• 0.17 = … A              Cường độ dòng điện định mức của motor.
• 0.18 = … RPM        Tốc độ định mức của motor.

Cách nhập thông số :



Màn hình biến tần Delixi E102

Ví Dụ: Vào thông số P5.0.19 = 19 trả về mặc định nhà sản xuất

• Màn hình hiển thị tần số ví dụ 50.00
• Nhấn MODE – Màn hình hiển thị P0.0.00 – Số 0 bên phải nhấp nháy
• Nhấn “>>” mũi tên chuyển cho vị trí số 0 đầu tiên nhấp nháy – Sau đó nhấn “△” mũi tên lên         5 – Màn hình hiển thị P5.0.00
• Nhấn ‘’>>” mũi tên chuyển cho vị trí số 0 kế cuối nhấp nháy – Sau đó nhấn “△”mũi tên lên 1 – Màn hình hiển thị P5.0.10
• Nhấn ‘’>>” mũi tên chuyển cho vị trí số 0 cuối nhấp nháy – Sau đó nhấn “△”mũi tên lên 9 – Màn hình hiển thị P5.0.19
• Nhấn “Enter” để vào thông số – Màn hình hiện thị 0 – Sau đó nhấn “△”mũi tên lên 19 – Sau đó ta nhấn “Enter” để lưu thông số – Màn hình hiển thị P5.0.20
• Để vào thông số khác thì ta làm tương tự
• Để thoát ra ban đầu ta nhấn MODE

Lưu ý:

– Phím MODE để vào thông số và thoát ra khỏi thông số

– Phím ENTER để vào thông số và lưu thông số khi thay đổi giá trị
– Phím JOG dùng để thử máy chạy nhấp tần số 2.00 Hz

– Phím  “△” tăng giá trị

– Phím “▽” giảm giá trị
– Phím “>>” chuyển giá trị muốn thay đổi hoặc chuyển thông số hiển thị

– Phím RUN điều khiển lệnh chạy trên bàn phím

– Phím STOP điều khiển dừng lệnh chạy trên bàn phìm

– Volume màn hình để thay đổi tần số khi cài đặt theo chế độ volume

– Đèn FWD hiển thị chiều thuận

– Đèn JOG hiển thị trạng thái chạy nhấp, thử máy 2.00Hz

– Đèn Run báo trạng thái chạy

– Đèn V báo điện áp

– Đèn A báo ampe motor

– Đèn Hz báo tần số

THÔNG SỐ BIẾN TẦN DELIXI
STT	Thông số	Chức năng thông số	Gía trị mặc định	Mô tả thông số	Ghi chú
1	P5.0.19	Reset về mặc định nhà máy	0	09: khôi phục cài đặt nhà máy, không gồm thông số motor, chỉnh sửa, password. 19: khôi phục cài đặt nhà máy, không bao gồm thông số motor, password. 30: Lưu lại thông số người dùng đã cài đặt. 60: khôi phục thông số người dùng đã sao lưu. 107: Reset về 3200 Hz	19
2	P5.0.18	Loại Biến tần	0	0: Xem và sửa đổi  1: Xem và không sửa đổi 2: Thay đổi thông số P0.0.00
3	P0.0.00	Loại Biến tần	1	1: G tải nặng 2: P tải bơm quạt
4	P0.0.02	Chế độ điều khiển	1	0: V/F 1: Điều khiển SVC	0
5	P0.0.03	Lệnh chạy	0	0: Màn hình 1: Lệnh chạy ngoài
6	P0.0.04	Điều chỉnh tần số A	2	0: Màn hình 2: Biến trở màn hình 3: Biến trở ngoài 6: Cấp tốc độ 7: Chế độ PLC
7	P0.0.06	Chiều quay động cơ	0	0: Chiều thuận 1: Chiều ngược
8	P0.0.05	Tần số bàn phím	10	0: Màn hình 2: Chạy biến trở ngoài 10: Biến trở màn hình
9	P0.0.07	Tần số lớn nhất	50Hz	050.00Hz～320.00Hz
10	P0.0.08	Tần số giới hạn trên	50Hz	00.00Hz～Max
11	P0.0.09	Tần số giới hạn dưới	00Hz	00.00Hz～P0.0.08
12	P0.0.11	Thời gian tăng tốc	10	0000.0～6500.0s
13	P0.0.12	Thời gian giảm tốc	10	0000.0～6500.0s
14	P0.0.14	Công suất motor	Theo máy	0000.1kW ~ 1000.0kW
15	P0.0.15	Tần số định mức của motor	50Hz	00.00Hz～Max
16	P0.0.16	Điện áp định mức của motor	Theo máy	0001V～2000V
17	P0.0.17	Dòng điện định mức của motor	Theo máy
18	P0.0.18	Vòng quay	Theo máy	00001rpm～65535rpm
19	P0.0.24	Dò thông số motor		1: Dò tĩnh
20	P0.1.00	Chọn nguồn tần số	0	0: Nguồn A 8: Chuyển nguồn A sang B
21	P0.1.01	Điều chỉnh tần số B	0	P0.0.04
22	P1.0.16	Chế độ dừng	0	0: Dừng theo thời gian 1: Dừng tự do
23	P1.0.17	Tần số hãm	0	00.00Hz～Max
24	P1.0.19	Phần trăm dòng điện hãm	0	000%～100%
25	P1.0.20	Thời gian hãm	0	000.0s～100.0s
26	P6.1.02	Bảo vệ quá điện áp	5	0～100	0
27	P1.0.23	Điều khiển quạt làm mát	0	0: Chạy khi biến tần chạy 1: Luôn Chạy 2: Theo nhiệt độ
28	P2.0.01	Chân DI2	1	1: Chạy thuận 2: Chạy nghịch 3: Chế độ 3 wire 4: Chạy nhấp thuận 5: Chạy nhấp nghịch 6: Terminal tăng tần số 7: Terminal giảm tần số 9: Chân cấp tốc độ 1 10: Chân cấp tốc độ 2 11: Chân cấp tốc độ 3 12: Chân cấp tốc độ 4 13: Chân reset 14: Dừng khi đang chạy 15: Chân báo lỗi 18: Chuyển nguồn tần số từ A sang B
29	P2.0.02	Chân DI3	2
30	P2.0.03	Chân DI4	10
31	P2.0.04	Chân DI5	11
32	P2.0.05	Chân DI6	12
33	P2.0.11	Chức năng chạy theo chế độ	0	0: 2 dây loại 1 2: 3 dây loại 2
34	P2.0.29	Chức năng relay T1	1	1: Thay đổi trạng thái khi chạy 2: Thay đổi trạng thái khi lỗi 40: Đủ thời gian P2.2.22 ( phút)
35	P3.0.00	Chế độ PLC	0	0: Chạy và dừng 1: Chạy và lưu giá trị cuối 2: Chạy tuần hoàn 3: Chạy theo chu kỳ N
36	P3.0.03	Tần số 0	0	-100%～100%
37	P3.0.04	Thời gian chạy chu trình 0		0s～6500s
38	P3.0.05	Tần số 1		-100%～100%
39	P3.0.06	Thời gian chạy chu trình 1		0s～6500s
40	P3.0.07	Tần số 2		-100%～100%
41	P3.0.08	Thời gian chạy chu trình 2		0s～6500s
42	P3.0.09	Tần số 3		-100%～100%
43	P3.0.10	Thời gian chạy chu trình 3		0s～6500s
44	P3.0.11	Tần số 4		-100%～100%
45	P3.0.12	Thời gian chạy chu trình 4		0s～6500s
46	P3.0.13	Tần số 5		-100%～100%
47	P3.0.14	Thời gian chạy chu trình 5		0s～6500s
48	P3.0.15	Tần số 6		-100%～100%
49	P3.0.16	Thời gian chạy chu trình 6		0s～6500s
50	P3.0.17	Tần số 7		-100%～100%
51	P3.0.18	Thời gian chạy chu trình 7		0s～6500s
52	P3.0.19	Tần số 8		-100%～100%
53	P3.0.20	Thời gian chạy chu trình 8		0s～6500s
54	P3.0.21	Tần số 9		-100%～100%
55	P3.0.22	Thời gian chạy chu trình 9		0s～6500s
56	P3.0.23	Tần số 10		-100%～100%
57	P3.0.24	Thời gian chạy chu trình 10		0s～6500s
58	P3.0.25	Tần số 11		-100%～100%
59	P3.0.26	Thời gian chạy chu trình 11		0s～6500s
60	P3.0.27	Tần số 12		-100%～100%
61	P3.0.28	Thời gian chạy chu trình 12		0s～6500s
62	P3.0.29	Tần số 13		-100%～100%
63	P3.0.30	Thời gian chạy chu trình 13		0s～6500s
64	P3.0.31	Tần số 14		-100%～100%
65	P3.0.32	Thời gian chạy chu trình 14		0s～6500s
66	P3.0.33	Tần số 15		-100%～100%
67	P3.0.34	Thời gian chạy chu trình 15		0s～6500s

Tham khảo tài liệu E102 series inverter để biết thêm rất nhiều chức năng khác
